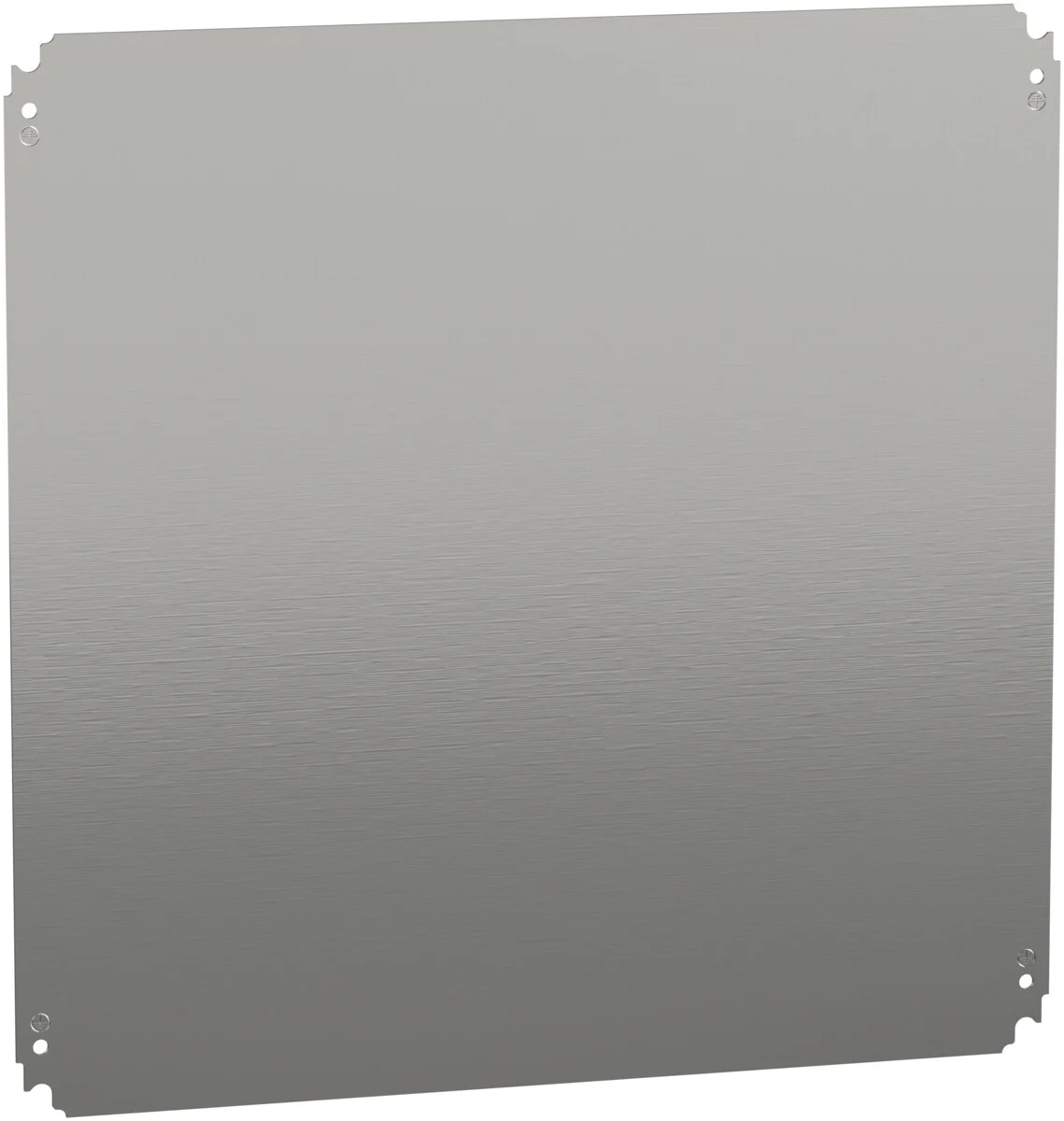

Płyta montażowa pełna 600x 600mm

Wytrzymała płyta do rozdzielnic przemysłowych

Płyta montażowa pełna NSYMM66 to element wyposażenia dedykowany do obudów wiszących serii PanelSeT CRN, S3D, S3X oraz PLM o wymiarach zewnętrznych 600×600 mm. Produkt pochodzi z rodziny SPACIAL – uznanej linii osprzętu elektroinstalacyjnego marki Schneider Electric.

Konstrukcja i materiały

Płyta wykonana jest ze stali ocynkowanej – powłoka cynkowa chroni przed korozją nawet w wilgotnych warunkach. Grubość blachy wynosząca 1,7 mm zapewnia wysoką sztywność całej konstrukcji. Produkt waży 4,64 kg, a jego wymiary robocze to 550×550 mm – niewielki margines w stosunku do wymiarów obudowy pozwala na bezproblemowe dopasowanie bez konieczności docinania.

Maksymalne dopuszczalne obciążenie statyczne sięga 135 kg, co czyni płytę odpowiednią do mocowania ciężkich elementów rozdzielczych – transformatorów małej mocy, przekładników prądowych czy rozbudowanych zestawów zaciskowych.

Montaż i kompatybilność

Płyta przystosowana jest do dwóch wariantów instalacji:

• Na prowadnicy stopniowej – klasyczne rozwiązanie stosowane w standardowych obudowach rozdzielniczych,
• Bezpośrednio na tylnych wspornikach – za pomocą śrub M8, co przyspiesza prace montażowe i eliminuje dodatkowe elementy pośredniczące.

Brak perforacji sprawia, że płyta stanowi jednolite podłoże – idealne tam, gdzie wymagana jest ciągła powierzchnia nośna lub gdzie elementy mocowane są bezpośrednio do podłoża (np. listwy zaciskowe DIN, puszki przyłączeniowe).

Odporność i warunki pracy

Produkt dzięki ocynkowanej powierzchni wykazuje odporność na żrące środowiska przemysłowe – wilgoć, sole, łagodne chemikalia nie powodują szybkiej degradacji powłoki. Płyta jest kompatybilna z obudowami przystosowanymi do pracy w strefach zagrożonych wybuchem (ATEX), co rozszerza zakres jej zastosowań o instalacje petrochemiczne i energetyczne.

Etykieta Green Premium potwierdza zgodność produktu z aktualnymi normami środowiskowymi oraz transparentność danych dotyczących wpływu na otoczenie – Schneider Electric deklaruje dla tej linii produkty o obiegu zamkniętym i niskiej emisji CO2 podczas cyklu życia.

EAN: 3606480183409
