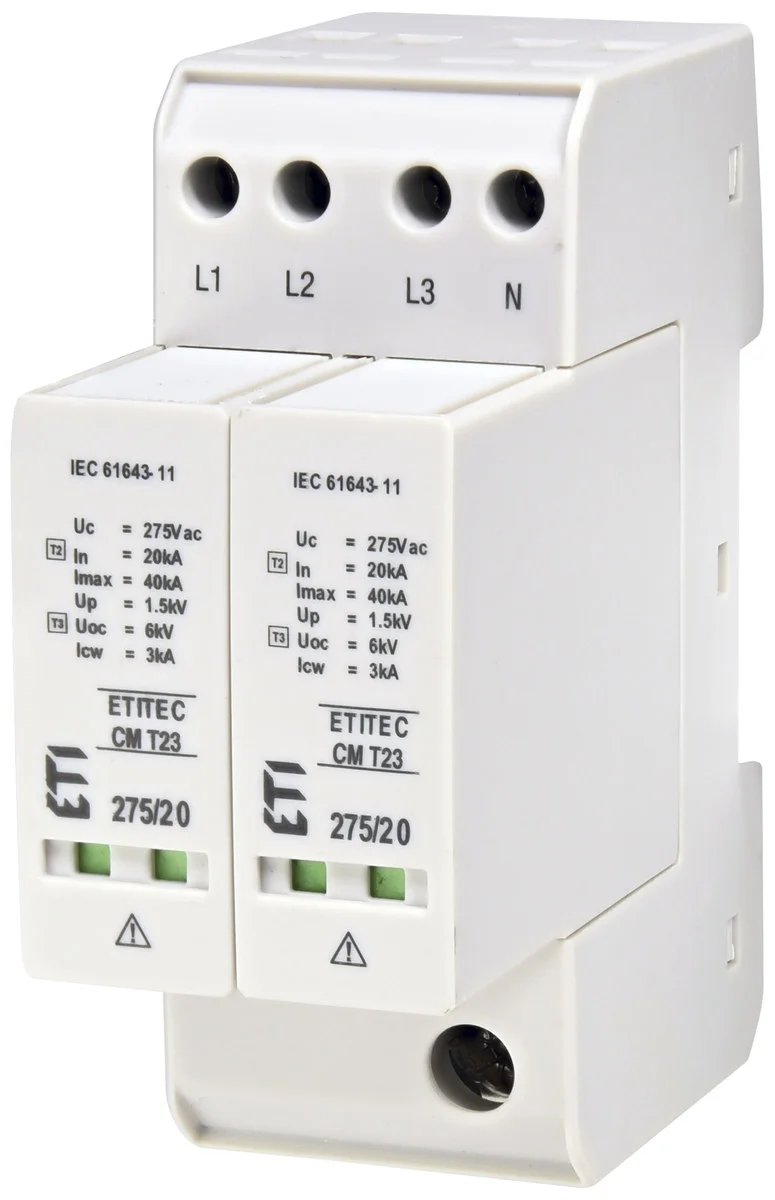

Modułowy ogranicznik przepięć ETITEC CM T23 275/20 4+0

Ochrona instalacji elektrycznej z ETITEC CM T23 275/20 4+0

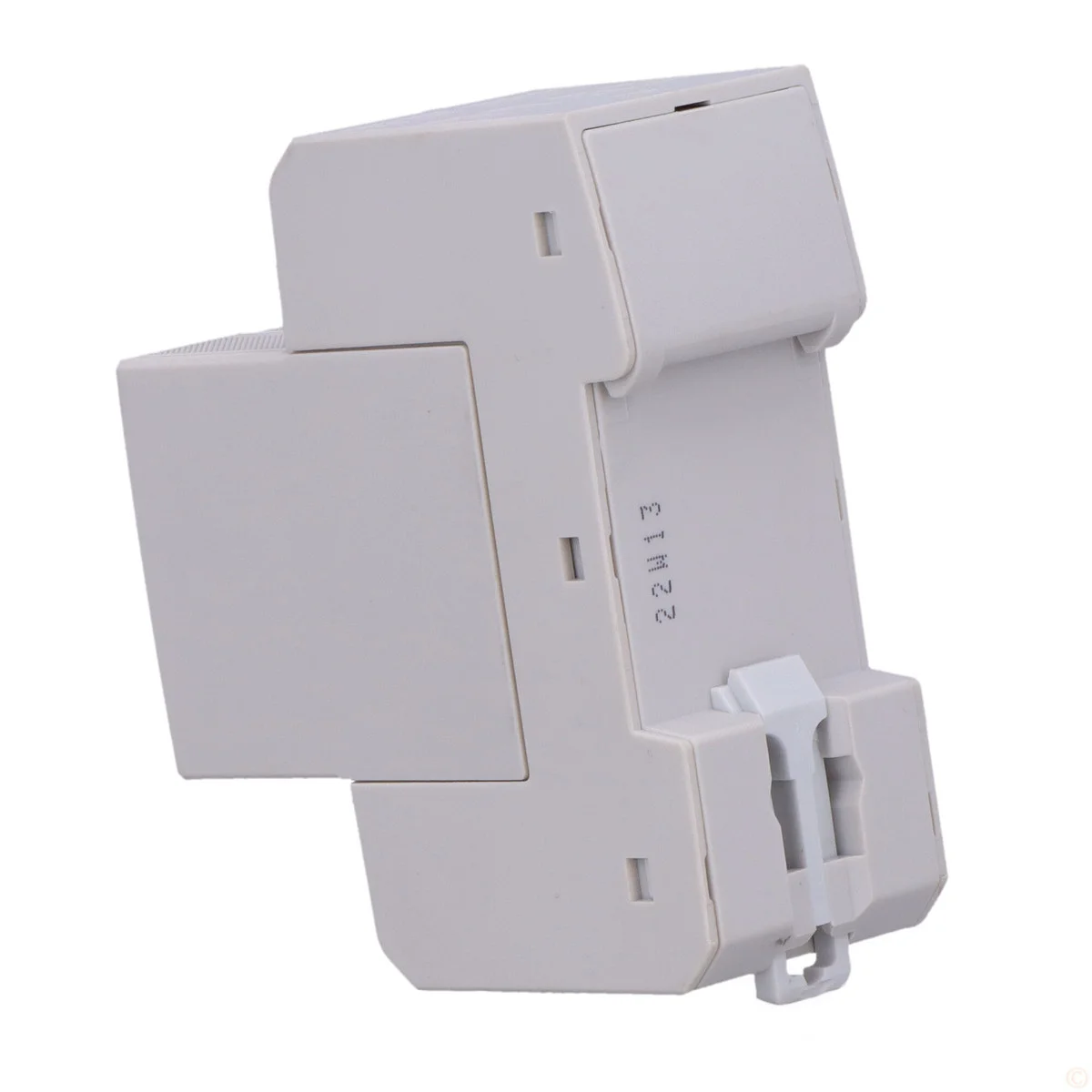

Ten modułowy ogranicznik przepięć ETITEC CM T23 275/20 4+0 to kluczowy element zapewniający bezpieczeństwo i niezawodność instalacji elektrycznej. Zaprojektowany do montażu na szynie DIN TH-35 mm, skutecznie chroni przed skutkami przepięć atmosferycznych i indukowanych, które mogą uszkodzić wrażliwe urządzenia elektroniczne. Jest to urządzenie klasy T2, co oznacza, że znajduje zastosowanie w drugim stopniu ochrony, bezpośrednio po ogranicznikach klasy T1.

Budowa i zastosowanie

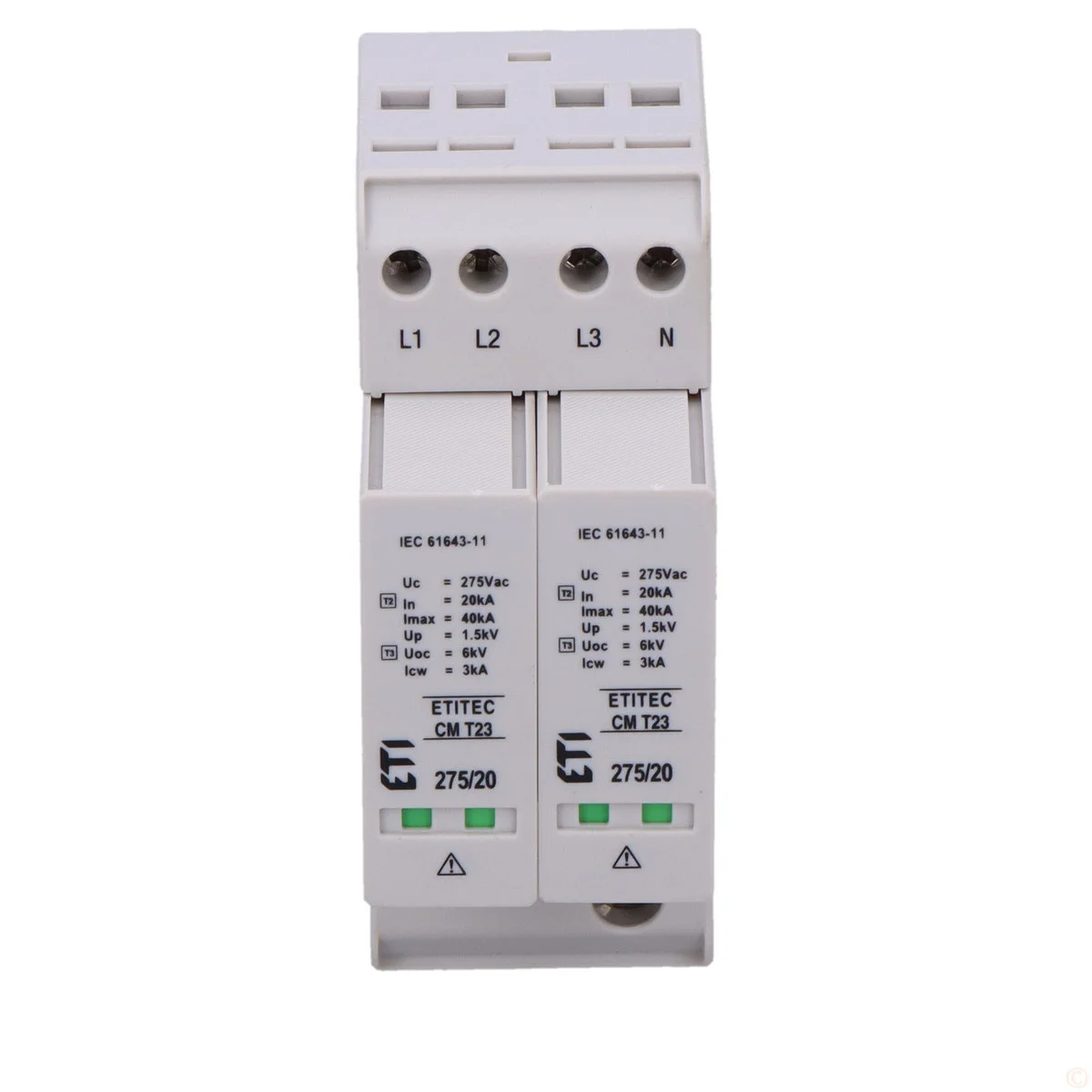

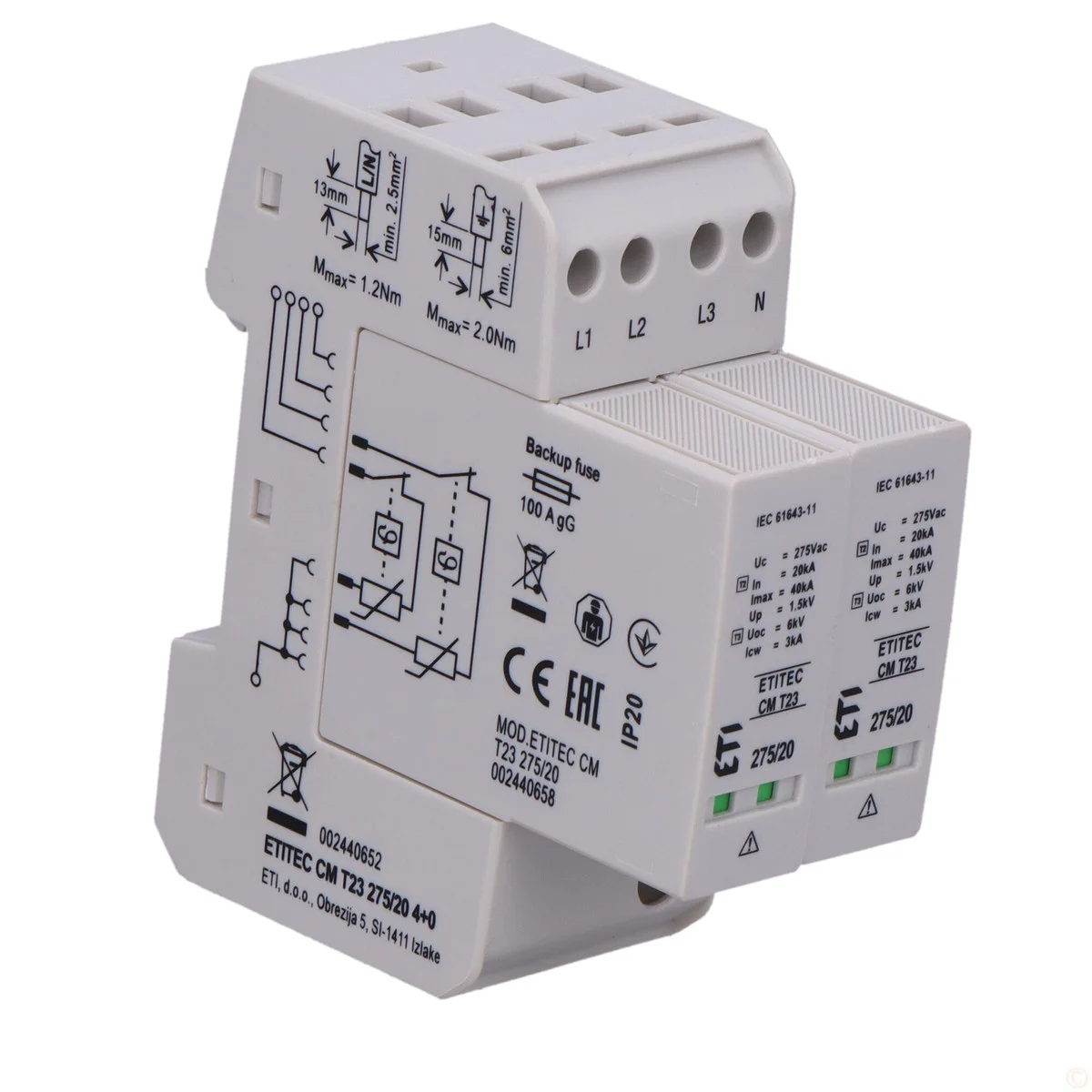

Ogranicznik ten posiada 4 bieguny (4+0), co oznacza, że chroni wszystkie fazy i neutralny. Jego kompaktowy rozmiar – zaledwie 2 moduły – pozwala na łatwą integrację z istniejącymi rozdzielnicami. Sygnalizacja optyczna informuje o zadziałaniu urządzenia, ułatwiając identyfikację ewentualnych problemów. Przeznaczony jest głównie do instalacji w budynkach mieszkalnych i komercyjnych z układem sieci TN-S, ale może być również stosowany w sieciach TN. Maksymalny przekrój przewodów do 10 mm2 (jedno-/wielodrutowych) oraz 6 mm2 (elastycznych) zapewnia kompatybilność z większością standardowych okablowań.

Parametry i korzyści

Urządzenie charakteryzuje się wysokimi parametrami ochronnymi: znamionowy prąd wyładowczy do 20 kA (8/20 µs) oraz maksymalny prąd wyładowczy aż do 40 kA. Wytrzymałość zwarciowa na poziomie 25 kA gwarantuje jego stabilną pracę nawet w przypadku wystąpienia zwarcia w instalacji. Poziom ochrony na poziomie 1,5 kV skutecznie ogranicza napięcie przepięcia do bezpiecznego poziomu dla podłączonych urządzeń. Warto zwrócić uwagę na najwyższe napięcie pracy trwałej AC/DC wynoszące 275V – to typowa wartość dla sieci elektrycznych w Polsce. Oznacza to, że ogranicznik jest gotowy do pracy od razu po montażu bez konieczności dodatkowej konfiguracji. Brak zintegrowanego zabezpieczenia dodatkowego wymusza stosowanie go w połączeniu z odpowiednimi wyłącznikami nadprądowymi.
