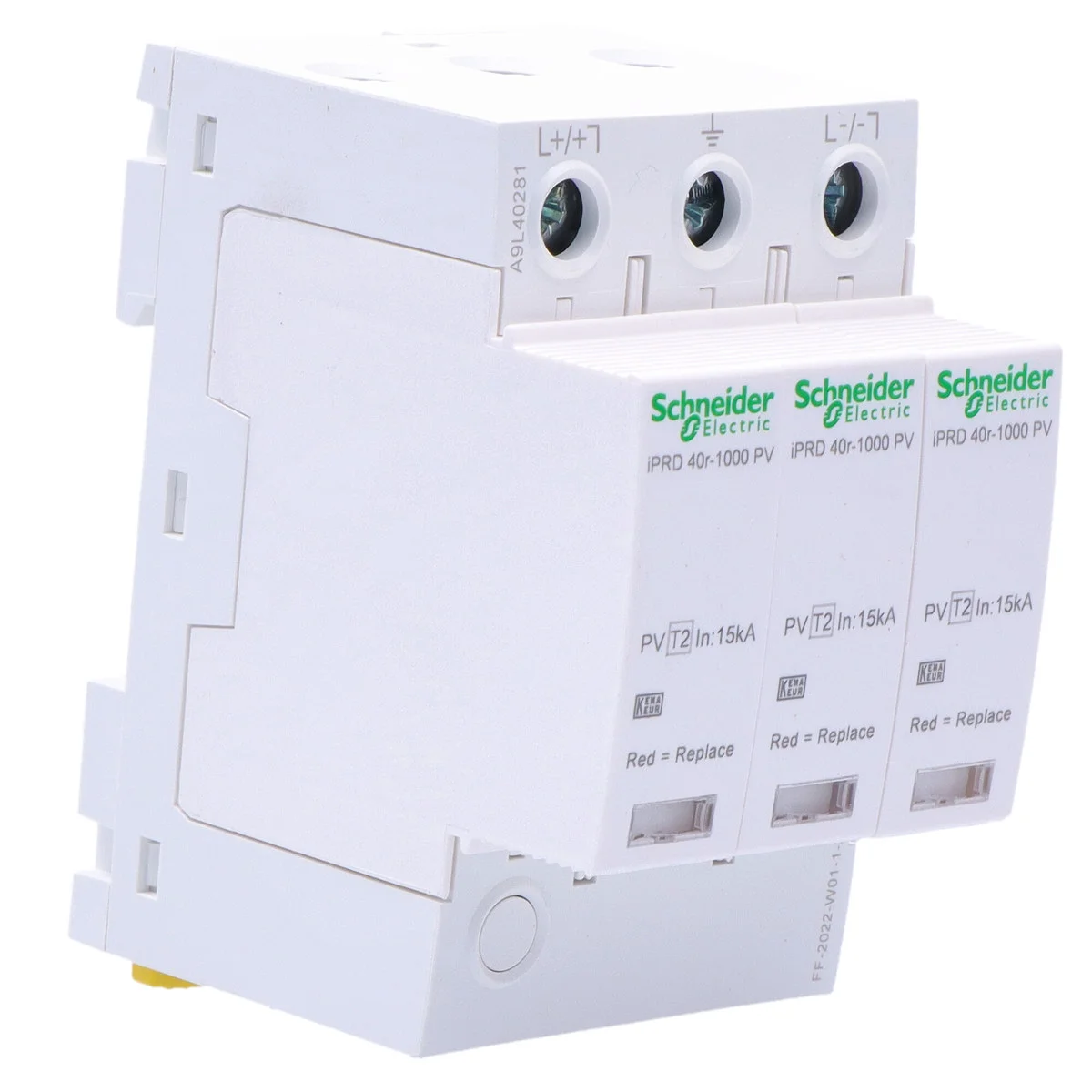

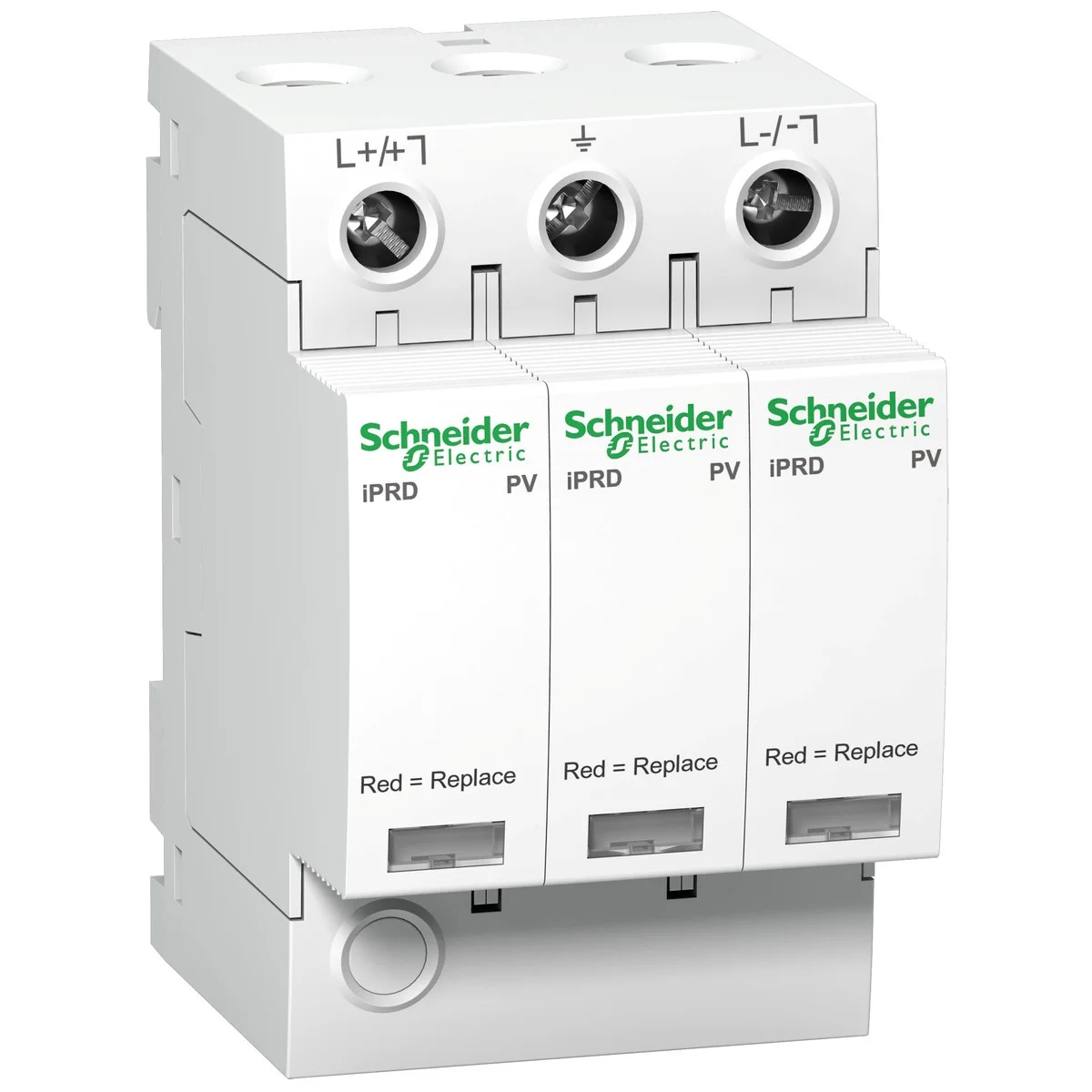

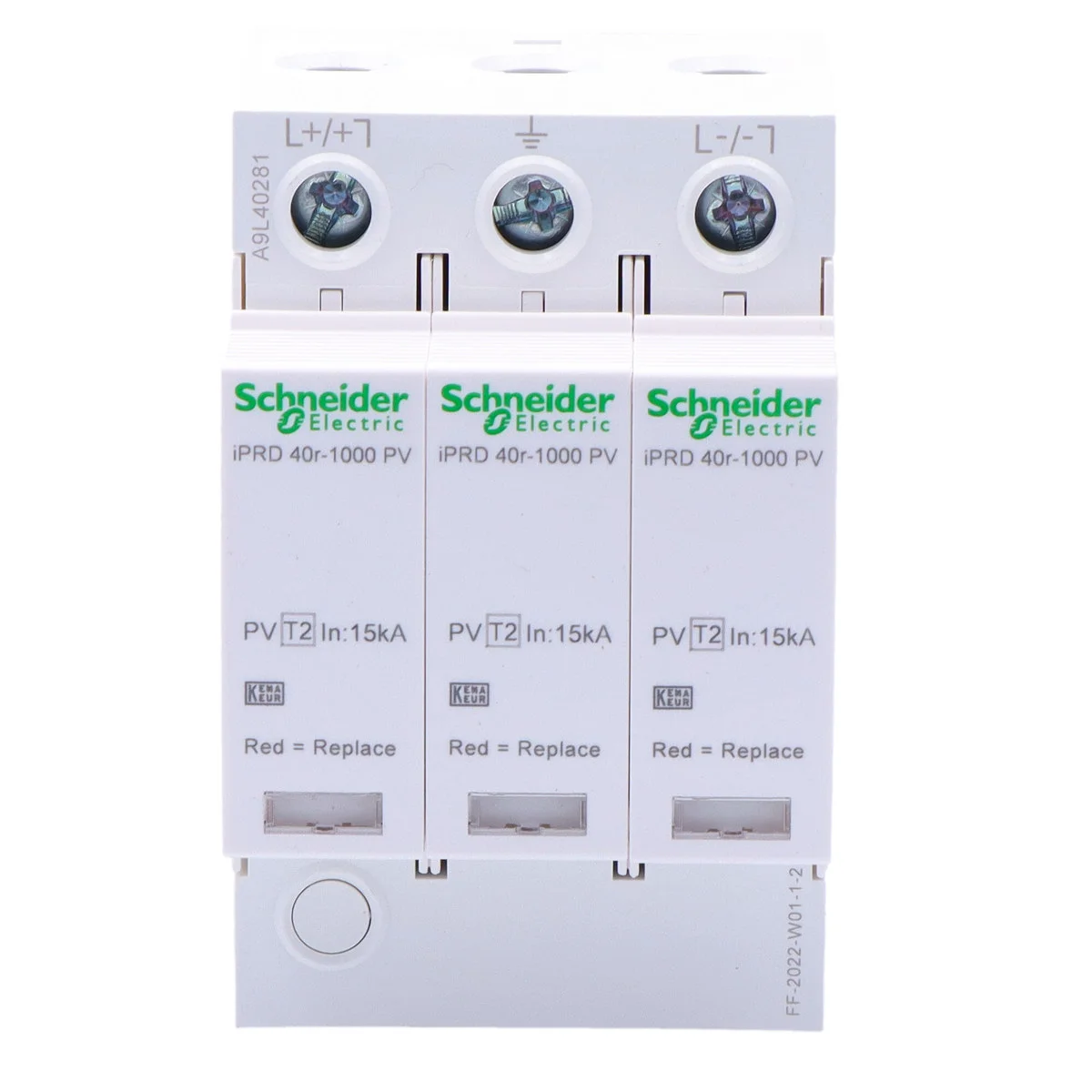

Ogranicznik przepięć 3-biegunowy, Typ 2, 1000 VDC, 40 kA, ze stykiem pomocniczym iPRD-DC40r-T2-3-1000

Ochrona instalacji fotowoltaicznej z sygnalizacją stanu

Ten trójbiegunowy ogranicznik przepięć typu 2, przeznaczony do pracy z napięciem stałym do 1000 V DC, to kluczowy element zabezpieczenia instalacji fotowoltaicznych. Zapewnia ochronę przed skutkami przepięć udarowych, które mogą powstać w wyniku wyładowań atmosferycznych lub innych zakłóceń w sieci. Jego konstrukcja i parametry sprawiają, że jest niezawodnym rozwiązaniem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych.

Ogranicznik ten skutecznie chroni przed uszkodzeniami komponenty instalacji PV, takie jak inwertery, panele słoneczne i okablowanie. Dzięki temu minimalizuje ryzyko przestojów i kosztownych napraw. Zintegrowany styk pomocniczy umożliwia zdalną sygnalizację zadziałania urządzenia – optyczna informacja o przepięciu pozwala na szybką reakcję i weryfikację stanu ochrony.

Cechy i zastosowanie

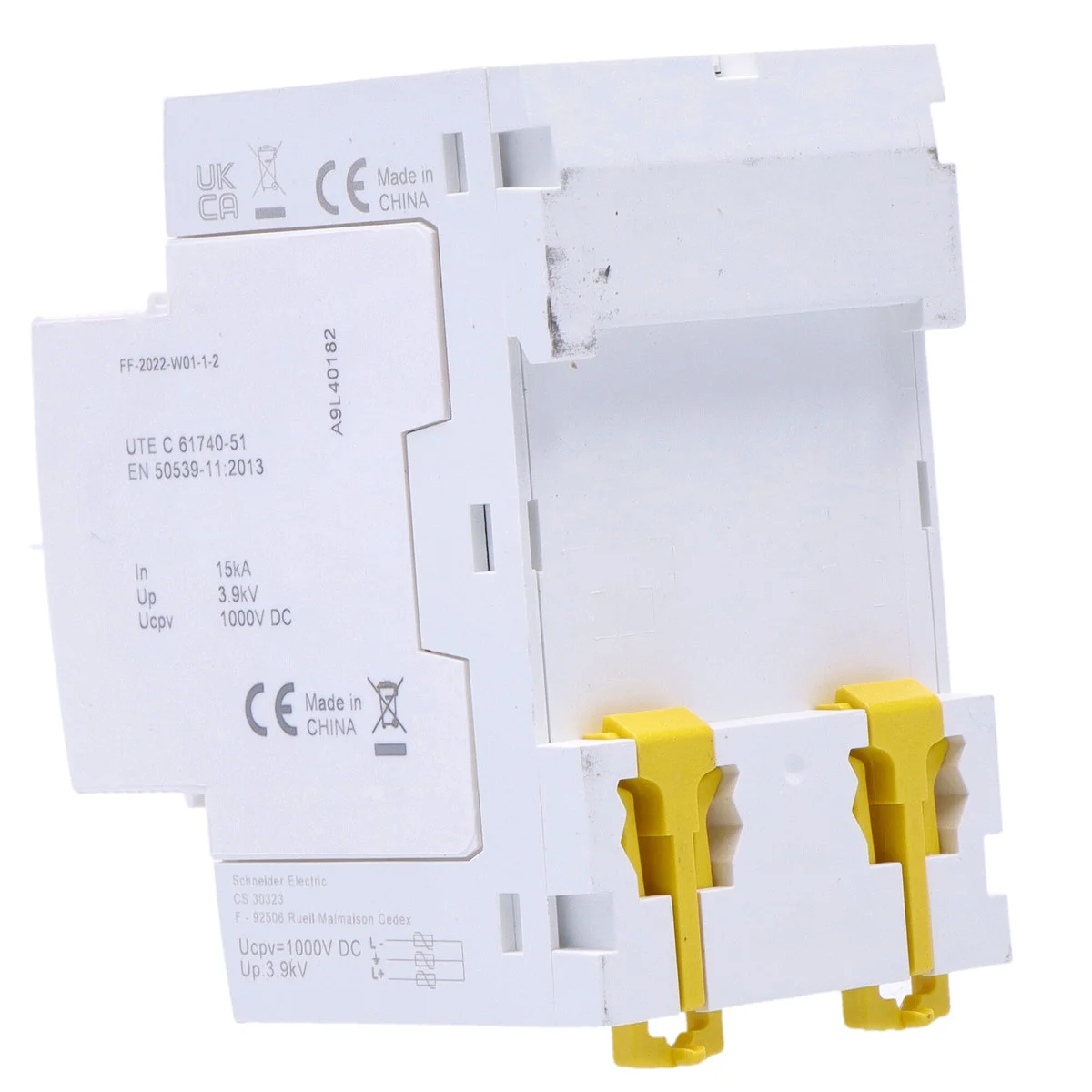

Urządzenie montowane jest na standardowej szynie montażowej DIN TH-35 mm i zajmuje 3 moduły. Przystosowane jest do przewodów o przekroju do 35 mm2, zarówno jednodrutowych, jak i wielodrutowych oraz elastycznych. Poziom ochrony na poziomie 3.9 kV gwarantuje skuteczną ochronę przed przepięciami w typowych warunkach pracy instalacji fotowoltaicznej. Znamionowy prąd wyładowczy do 40 kA (8/20) zapewnia wysoką odporność na silne impulsy prądowe.

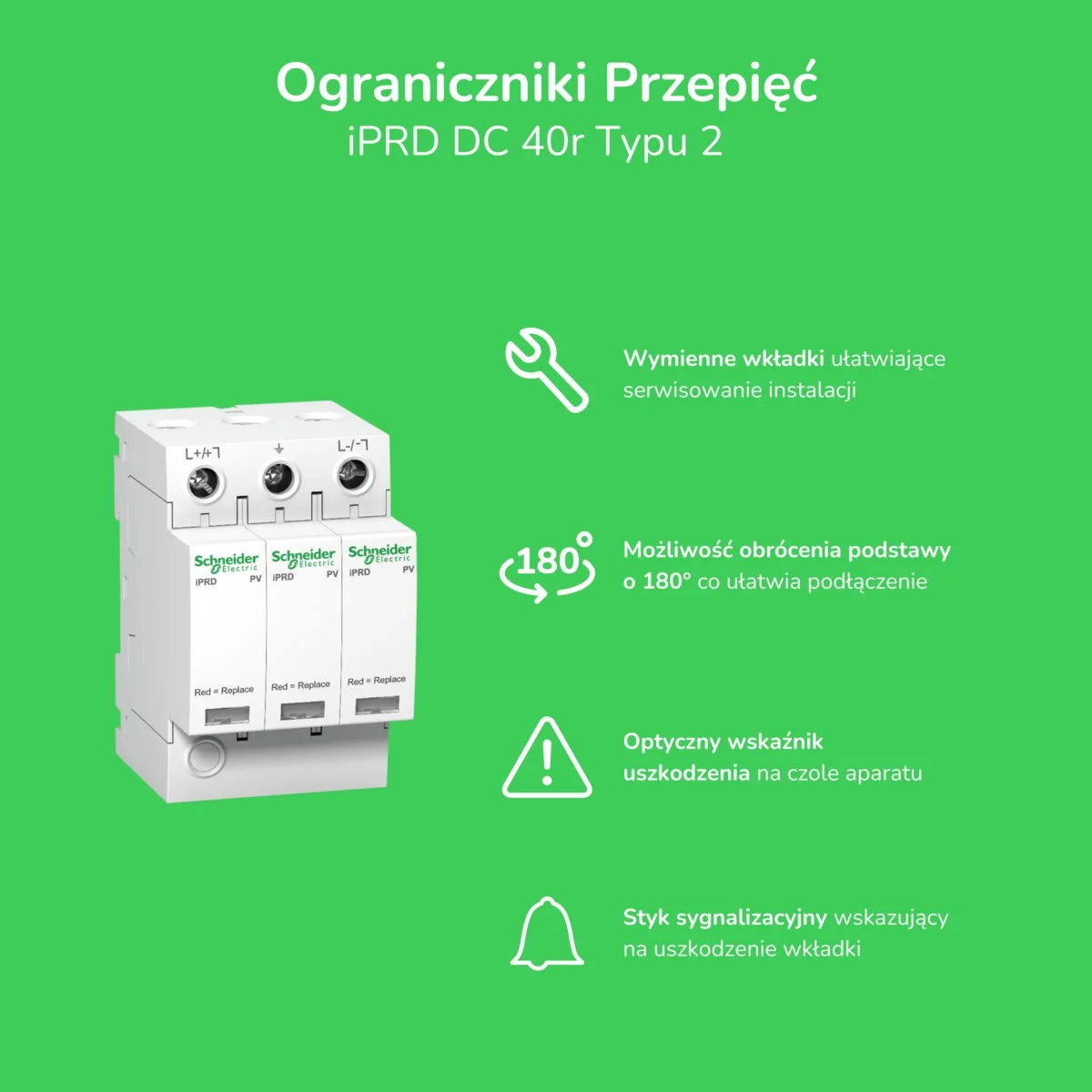

Dodatkowo, możliwość obrotu podstawy ogranicznika o 180 stopni ułatwia montaż i pozwala na ograniczenie długości przewodów, co przekłada się na estetykę i funkcjonalność instalacji. Sygnalizacja optyczna zadziałania urządzenia pozwala na szybką identyfikację problemu bez konieczności ręcznej inspekcji.

Kluczowe korzyści

• Skuteczna ochrona: Zabezpiecza instalację fotowoltaiczną przed przepięciami udarowymi do 40 kA.
• Sygnalizacja stanu: Wbudowany styk pomocniczy z optyczną sygnalizacją informuje o zadziałaniu ogranicznika.
• Łatwy montaż: Montaż na standardowej szynie DIN TH-35 mm oraz możliwość obrotu podstawy ułatwiają instalację.
• Uniwersalność: Przystosowany do różnych przekrojów przewodów (do 35 mm2).
• Niezawodność: Wysoka jakość wykonania gwarantuje długotrwałą i bezawaryjną pracę urządzenia (stopień ochrony IP20).
• Zgodność z normami: Spełnia wymagane normy dotyczące bezpieczeństwa instalacji fotowoltaicznych (poziom ochrony 3.9 kV).
