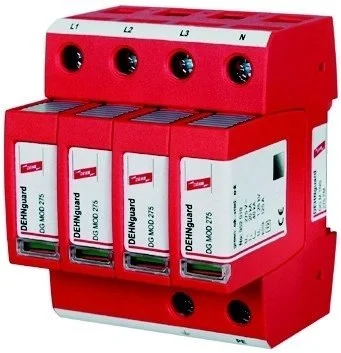

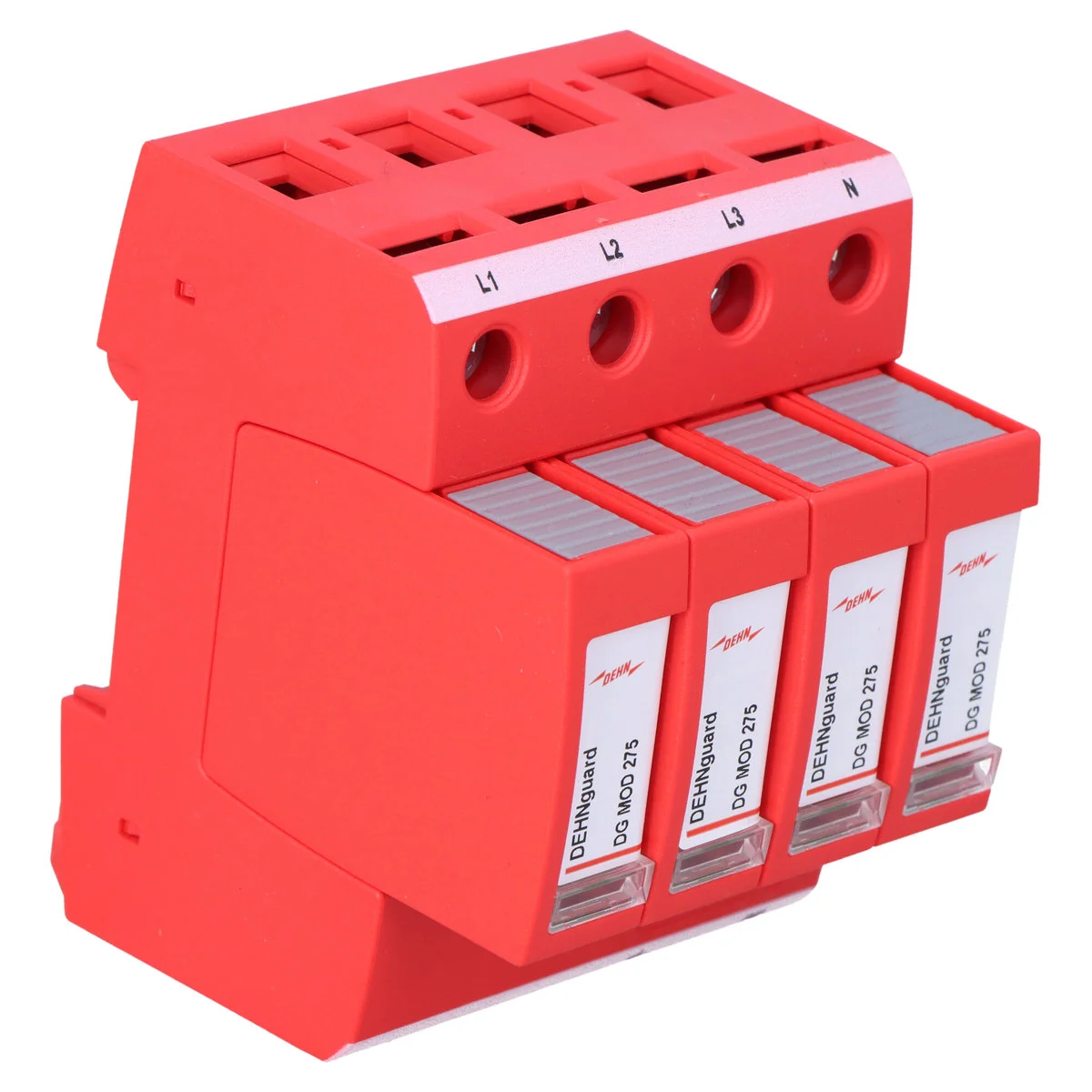

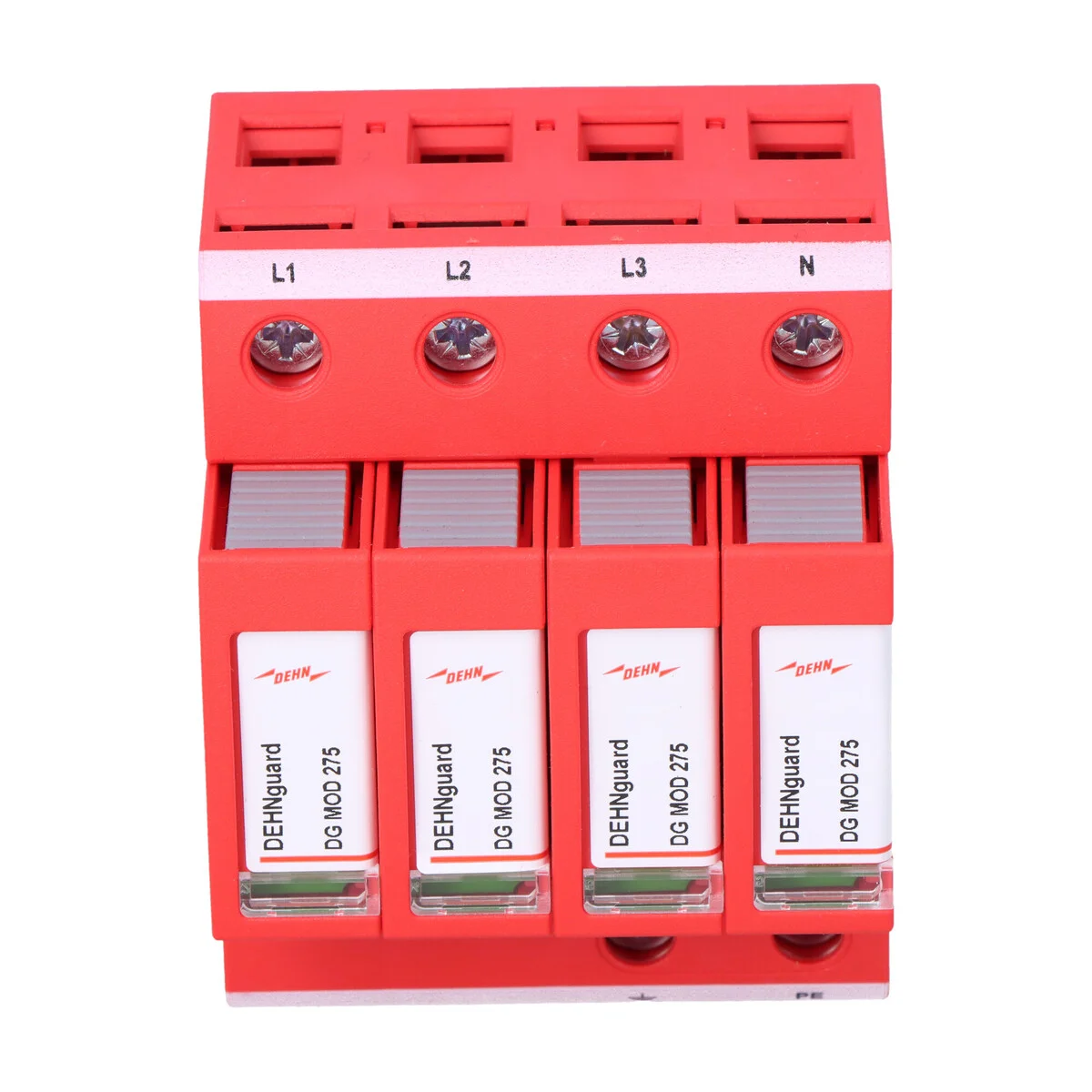

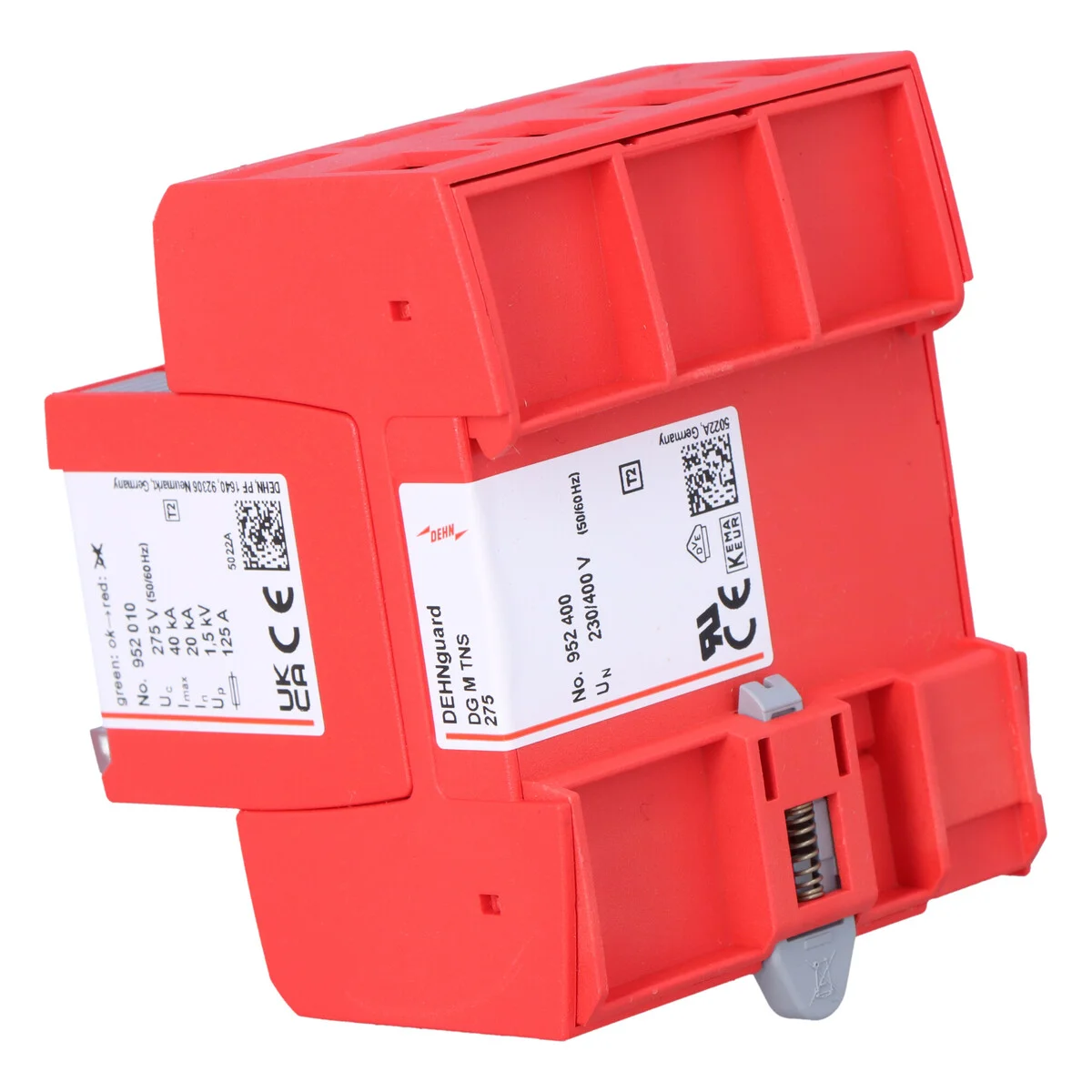

Ogranicznik przepięć DEHNguard M TNS 275, 4-biegunowy do sieci 230 V AC

Ochrona przed przepięciami w Twojej instalacji

Ogranicznik przepięć DEHNguard M TNS 275 to kluczowy element zabezpieczenia instalacji elektrycznej przed skutkami udarów prądowych, wywołanych np. wyładowaniami atmosferycznymi. Urządzenie przeznaczone jest do montażu na szynie DIN TH-35 mm i zapewnia ochronę w sieciach 230 V AC. Jest to urządzenie typu 2, co oznacza, że doskonale sprawdza się jako uzupełnienie ochrony zapewnianej przez ograniczniki typu 1, instalowane na granicy LPZ 0 i LPZ 1.

Funkcjonalność i zastosowanie

Ten czterobiegunowy ogranicznik dedykowany jest do systemów TN-S, oferując skuteczną ochronę zarówno przewodów fazowych, jak i neutralnego. Jego zadaniem jest odprowadzanie energii przepięć do uziemienia, chroniąc podłączone urządzenia przed uszkodzeniem. Ogranicznik charakteryzuje się wysoką wydajnością – wytrzymuje prąd udarowy o wartości 40 kA (8/20 µs), a jego znamionowy prąd wyładowczy wynosi 20 kA. Dzięki temu zapewnia niezawodną ochronę nawet podczas silnych burz. Wbudowany wskaźnik optyczny informuje o stanie urządzenia – zielony kolor oznacza prawidłowe działanie, czerwony sygnalizuje konieczność wymiany.

Parametry i cechy konstrukcyjne

Urządzenie wykonane jest z wysokiej jakości materiałów, co gwarantuje jego trwałość i niezawodność. Maksymalny przekrój przewodów elastycznych wynosi 25 mm2, a sztywnych – 35 mm2. Ogranicznik posiada zabezpieczenie przed przeciążeniem do 125 A (bezpiecznik), co dodatkowo zwiększa bezpieczeństwo instalacji. Jego kompaktowa budowa (4 moduły) pozwala na łatwy montaż nawet w ciasnych rozdzielnicach. Poziom ochrony na poziomie 1,5 kV zapewnia skuteczną ochronę przed wysokimi przepięciami. Dodatkowo, urządzenie jest odporne na przepięcia dorywcze (TOV) do 335 V przez 5 sekund oraz bezpiecznie uszkadza się przy napięciu 440 V przez 120 minut, co minimalizuje ryzyko awarii instalacji.
