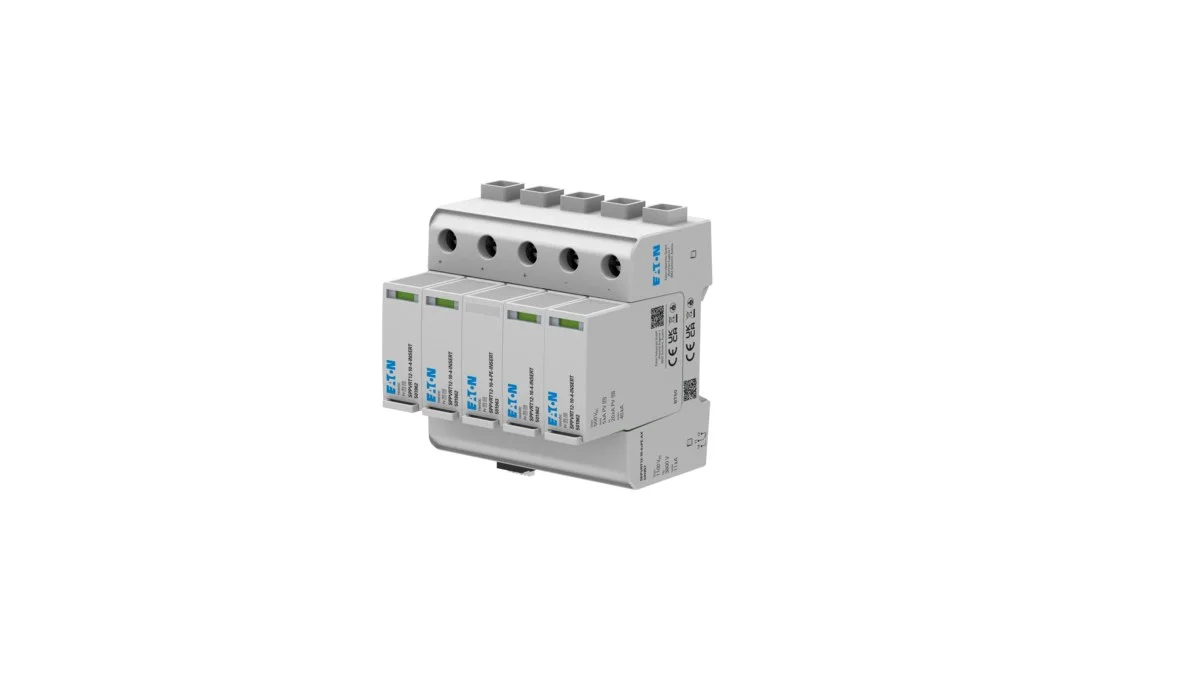

Ogranicznik przepięć do fotowoltaiki TYP 1+2 1100VDC + styk, dwa łańcuchy SPPVRT12-10-4+PE+AX

Ochrona instalacji fotowoltaicznej – ogranicznik przepięć SPPVRT12-10-4+PE+AX

Ten ogranicznik przepięć klasy 1+2, przeznaczony do instalacji fotowoltaicznych, to kluczowy element zapewniający bezpieczeństwo i niezawodność systemu. Zapewnia ochronę przed skutkami uderzeń pioruna oraz przepięciami pochodzącymi z sieci, minimalizując ryzyko uszkodzeń i przestojów. Urządzenie jest zaprojektowane do pracy z napięciem DC do 1000V i chroni dwa łańcuchy fotowoltaiczne.

Funkcjonalność i zastosowanie

Ogranicznik SPPVRT12-10-4+PE+AX skutecznie tłumi udary napięcia, chroniąc wrażliwe komponenty instalacji fotowoltaicznej, takie jak inwertery, panele słoneczne oraz okablowanie. Jego konstrukcja oparta na technologii typu 1+2 oznacza, że zapewnia zarówno wstępną ochronę przed bezpośrednimi uderzeniami pioruna (klasa 1), jak i skuteczną ochronę przed przepięciami łączeniowymi (klasa 2). Styk pomocniczy umożliwia zdalną sygnalizację zadziałania urządzenia, co pozwala na szybką identyfikację problemów i podjęcie odpowiednich działań naprawczych. Montaż odbywa się na standardowej szynie DIN TH-35 mm, co ułatwia integrację z istniejącą infrastrukturą.

Kluczowe cechy i korzyści

• Wszechstronna ochrona: Kombinacja klasy 1 i 2 zapewnia kompleksową ochronę przed różnymi rodzajami przepięć.
• Sygnalizacja stanu: Wbudowany styk pomocniczy informuje o zadziałaniu ogranicznika, ułatwiając diagnostykę.
• Wysoka wydajność: Prąd udarowy 10 kA oraz znamionowy prąd wyładowczy 20 kA gwarantują skuteczną ochronę nawet w przypadku silnych przepięć.
• Bezpieczeństwo: Poziom ochrony na poziomie 3.8 kV minimalizuje ryzyko uszkodzenia podłączonych urządzeń.
• Solidna konstrukcja: Obudowa o stopniu ochrony IP20 zapewnia odporność na kurz i wilgoć w typowych warunkach instalacji wewnętrznych.
• Elastyczność montażu: Montaż na szynie DIN TH-35 mm ułatwia integrację z istniejącą infrastrukturą elektryczną.
• Szeroki zakres przewodów: Obsługa przewodów o przekroju do 35 mm2 (jedno-/wielodrutowych) i 25 mm2 (elastycznych) zapewnia kompatybilność z różnymi typami okablowania stosowanymi w instalacjach fotowoltaicznych.
• Energooszczędność: Energia właściwa na poziomie 6.25 kJ/Ohm pozwala na efektywne pochłanianie energii przepięć bez nadmiernego obciążania instalacji.

Ogranicznik ten charakteryzuje się prądem udarowym wynoszącym 10 kA, znamionowym prądem wyładowczym na poziomie 20 kA oraz poziomem ochrony równym 3.8 kV. Pracuje przy znamionowym napięciu DC wynoszącym 1000 V i jest przeznaczony do ochrony czterech przewodów bez uziemienia. Posiada optyczną sygnalizację zadziałania oraz styk pomocniczy dla zdalnej sygnalizacji.

Ogranicznik ten jest zgodny z normą IEC 61643-31:2018, co potwierdza jego wysoką jakość i niezawodność. Jest to inwestycja w długoterminowe bezpieczeństwo i efektywność Twojej instalacji fotowoltaicznej – zarówno dla profesjonalnego instalatora, jak i użytkownika końcowego.
