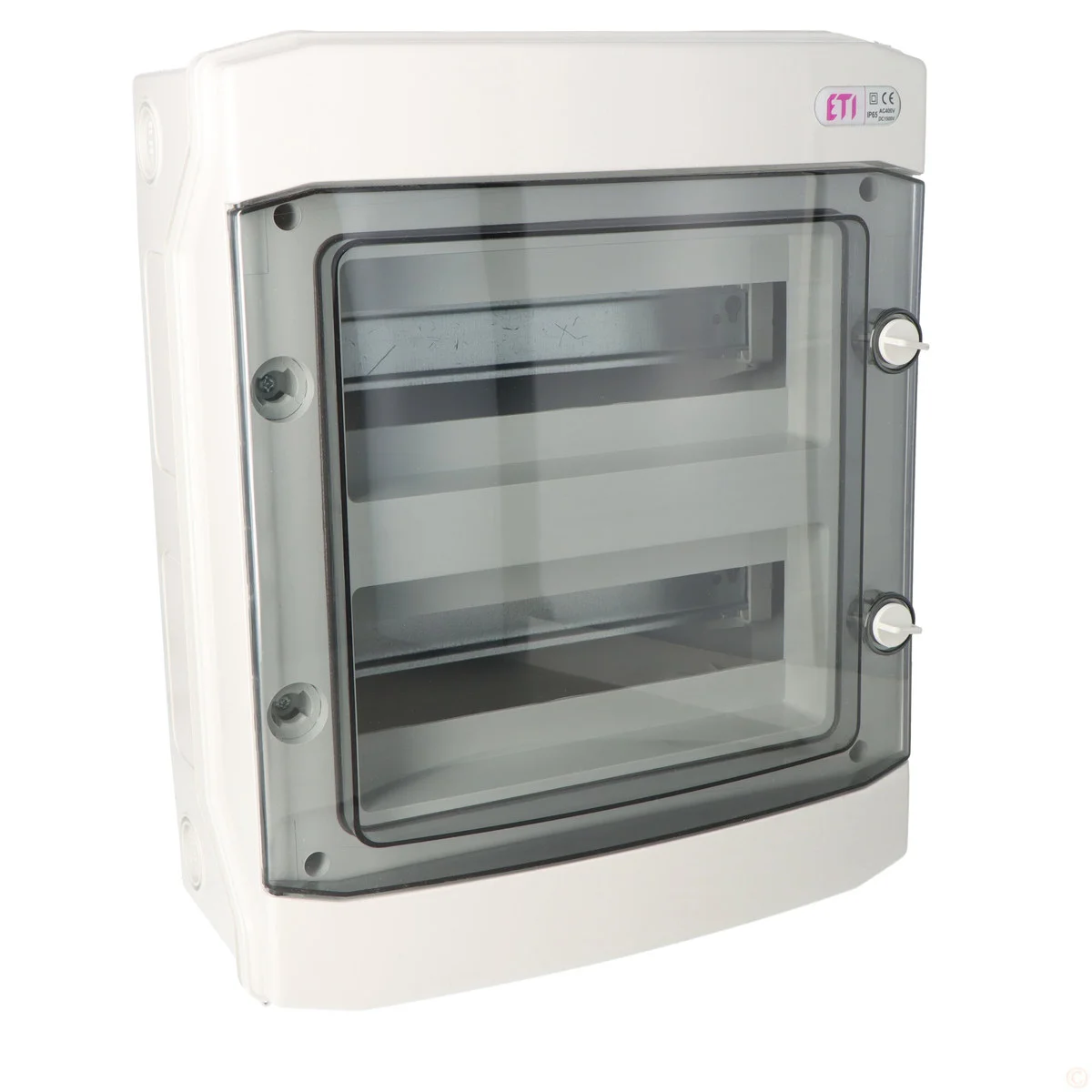

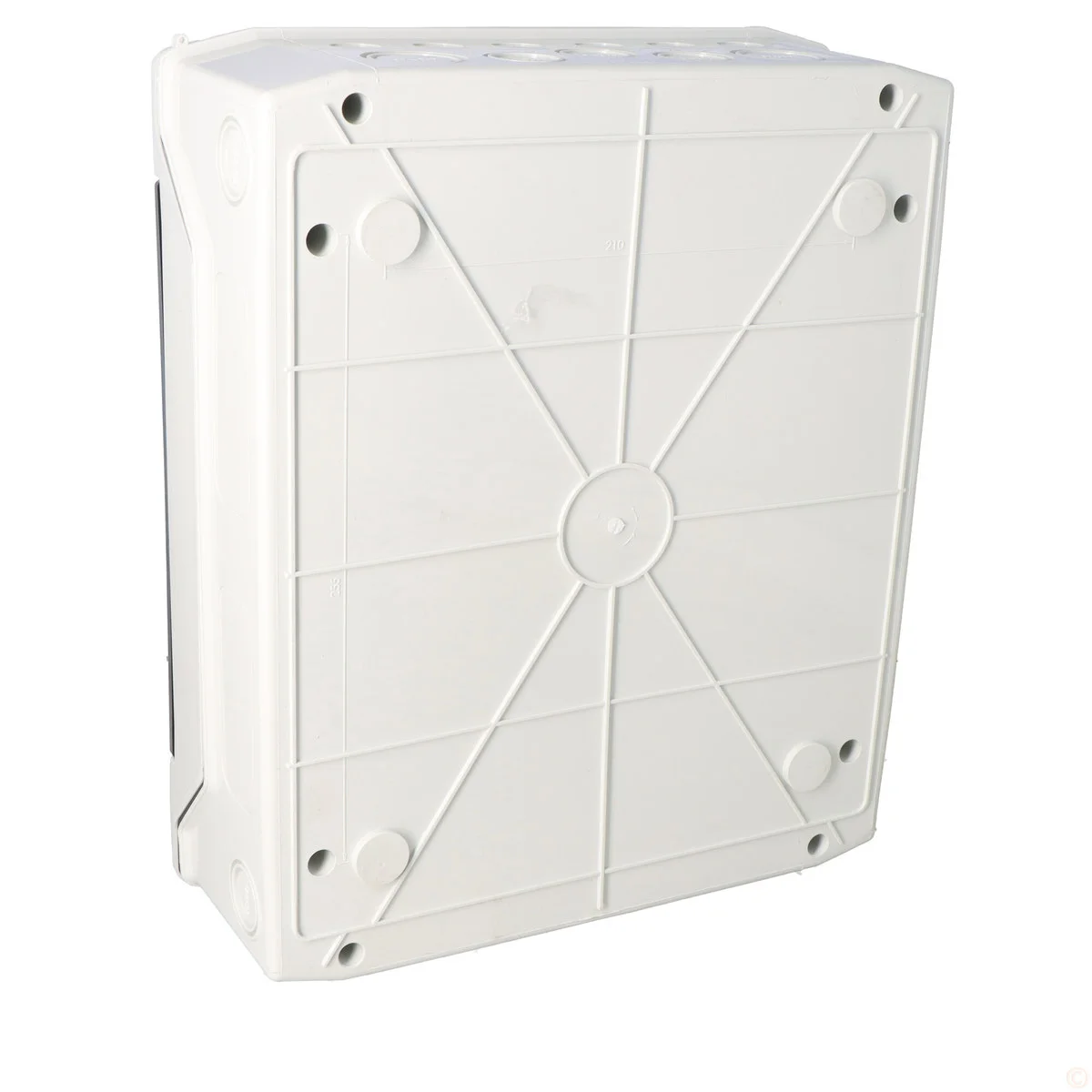

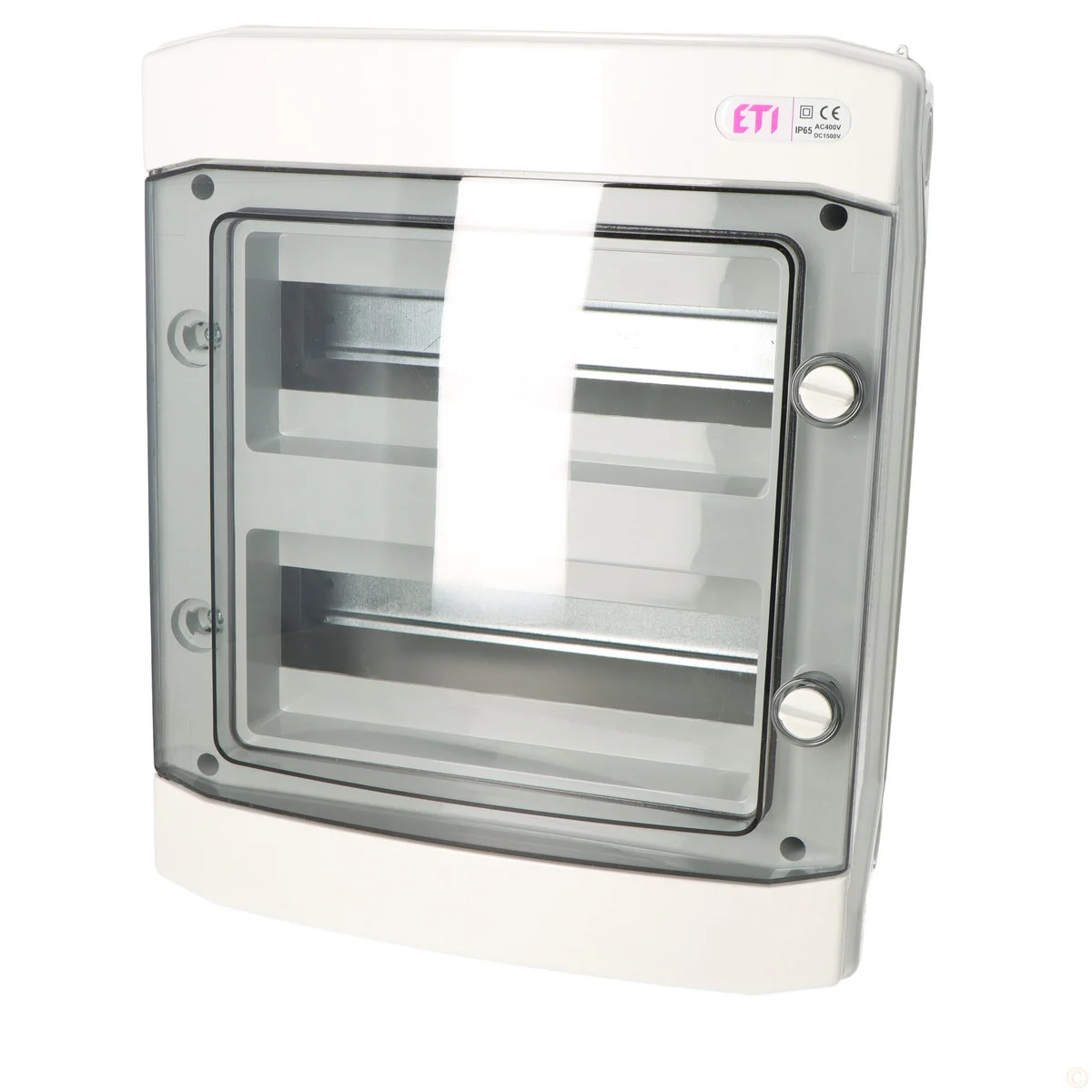

Rozdzielnica natynkowa ECH-24PT-s 24 moduły drzwi transparentne IP65 1500V DC PV

Rozdzielnica natynkowa do zastosowań fotowoltaicznych i nie tylko

Ta rozdzielnica natynkowa ECH-24PT-s to solidne i niezawodne rozwiązanie do montażu aparatury modułowej, zarówno w instalacjach prądu stałego (DC), jak i przemiennego (AC). Szczególnie dobrze sprawdza się w systemach fotowoltaicznych, gdzie wysokie napięcie DC wymaga odpowiedniego zabezpieczenia. Obudowa zapewnia wysoki stopień ochrony IP65, chroniąc komponenty przed wilgocią, kurzem i innymi zanieczyszczeniami.

Konstrukcja i zastosowanie

Wykonana z wytrzymałego tworzywa sztucznego ASA, odpornego na promieniowanie UV i warunki atmosferyczne, rozdzielnica jest przeznaczona do montażu na ścianie. Przezroczyste drzwi ułatwiają kontrolę stanu instalacji bez konieczności otwierania obudowy. Dzięki dwóm rzędom i 24 modułom, oferuje wystarczająco dużo miejsca na montaż wyłączników, zabezpieczeń i innych niezbędnych elementów. Idealnie nadaje się do budownictwa mieszkaniowego, przemysłowego oraz w instalacjach zewnętrznych.

Kluczowe cechy i korzyści

• Wysoki stopień ochrony IP65: Zapewnia skuteczną ochronę przed wilgocią i kurzem – kluczowe w instalacjach zewnętrznych oraz w środowiskach o podwyższonej wilgotności.
• Odporność na promieniowanie UV: Materiał ASA gwarantuje trwałość i odporność na działanie czynników atmosferycznych, co wydłuża żywotność obudowy.
• Przeznaczenie do instalacji PV: Zaprojektowana do pracy z napięciem DC do 1500V, idealna dla systemów fotowoltaicznych.

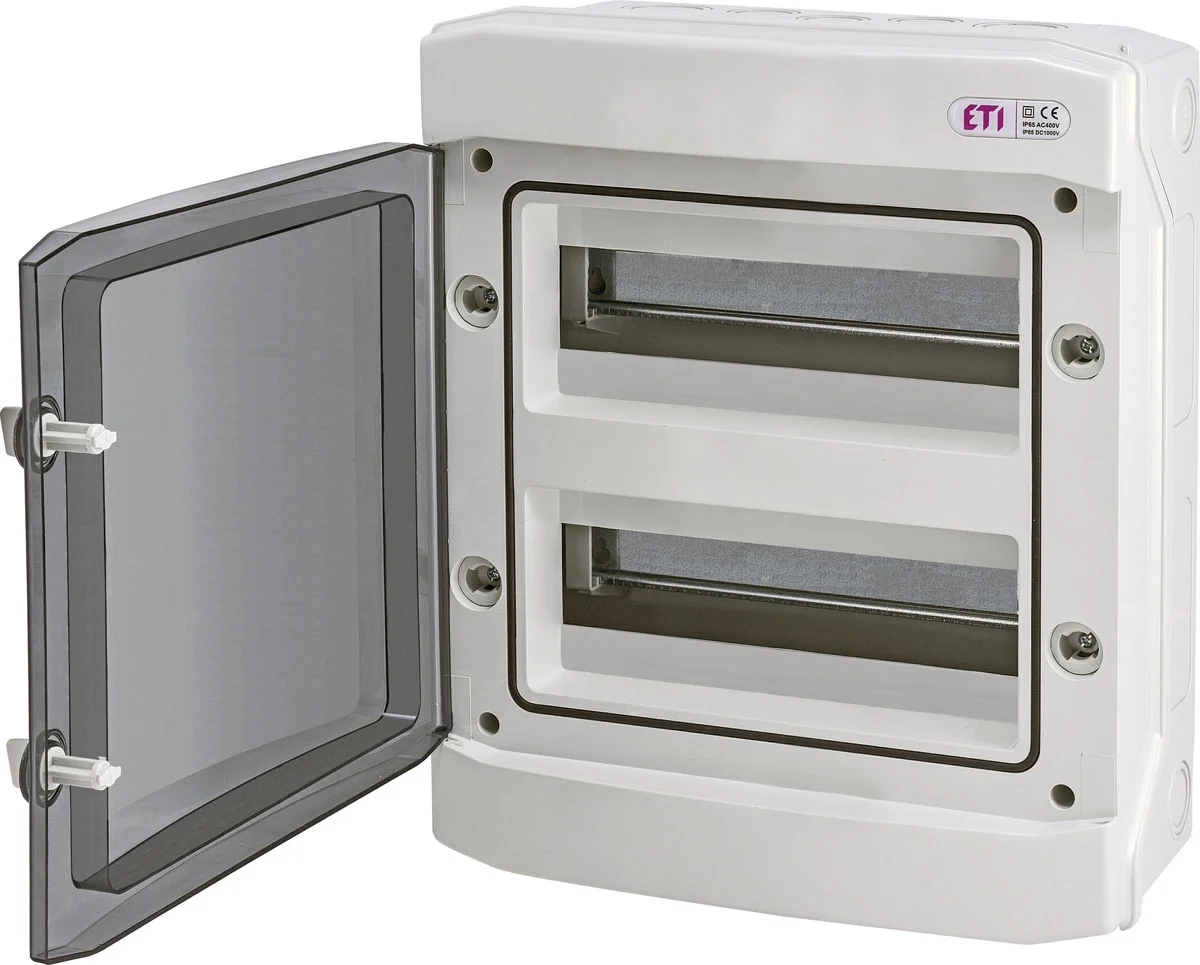

• Przejrzyste drzwi: Umożliwiają szybką wizualną kontrolę stanu instalacji bez konieczności otwierania obudowy.
• Duża pojemność: 24 moduły (2 rzędy po 12 modułów) pozwalają na montaż dużej ilości aparatury.
• Wymiary: 384 mm (wysokość) x 319 mm (szerokość) x 144 mm (głębokość) – kompaktowe wymiary ułatwiają montaż w różnych lokalizacjach.
• Szyna DIN: W zestawie znajduje się szyna DIN do mocowania aparatury modułowej.
• Zaciski uziemiające PE/N: Posiada 15 zacisków PE oraz 2×7 zacisków N dla bezpiecznego podłączenia uziemienia i neutralnego.

Dodatkowo, obudowa posiada osłabienia umożliwiające łatwe wprowadzenie przewodów oraz specjalną konstrukcję zawiasów pozwalającą na zmianę kierunku otwierania drzwi. Kompletne wyposażenie obejmuje szynę TH35, akcesoria montażowe oraz naklejki opisowe.
