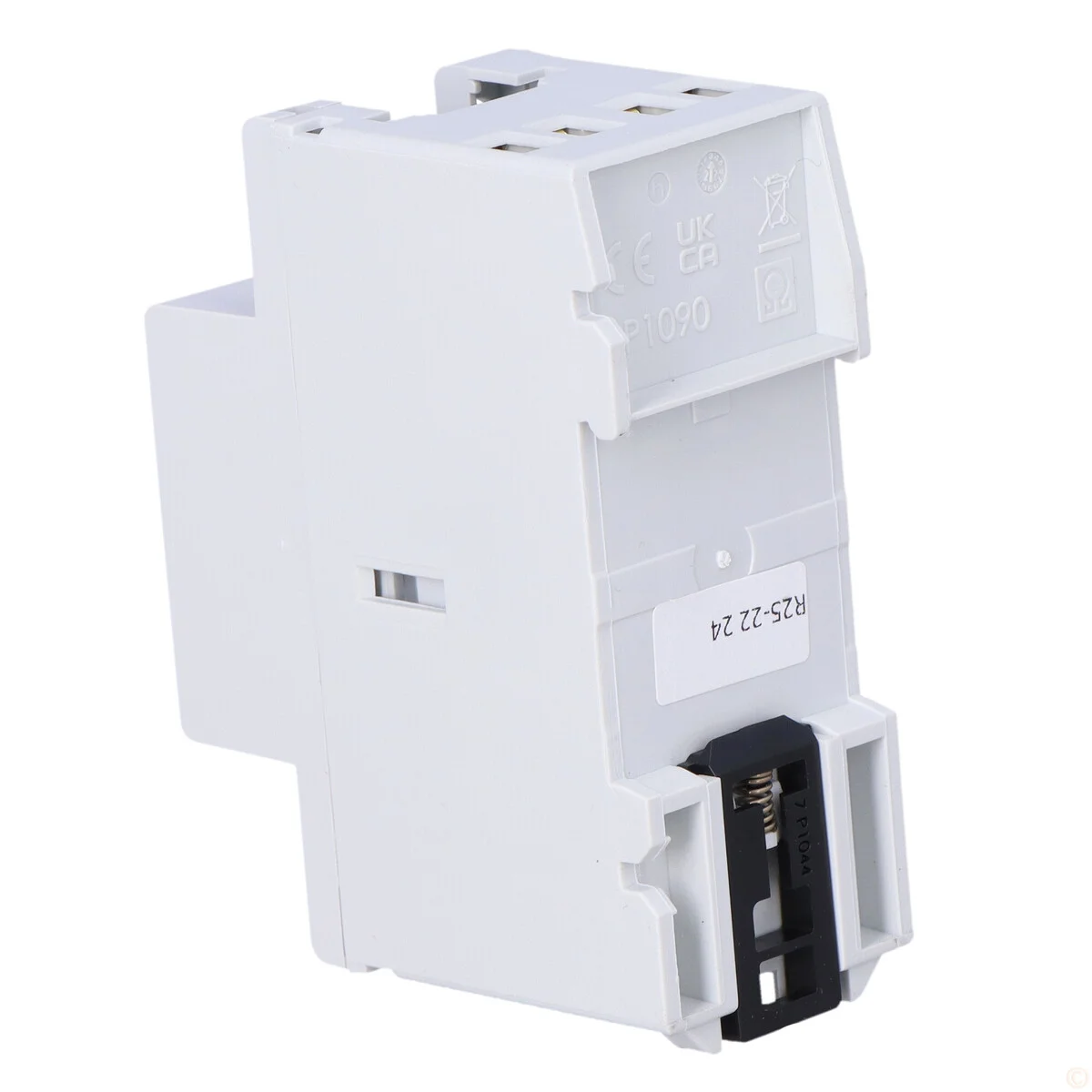

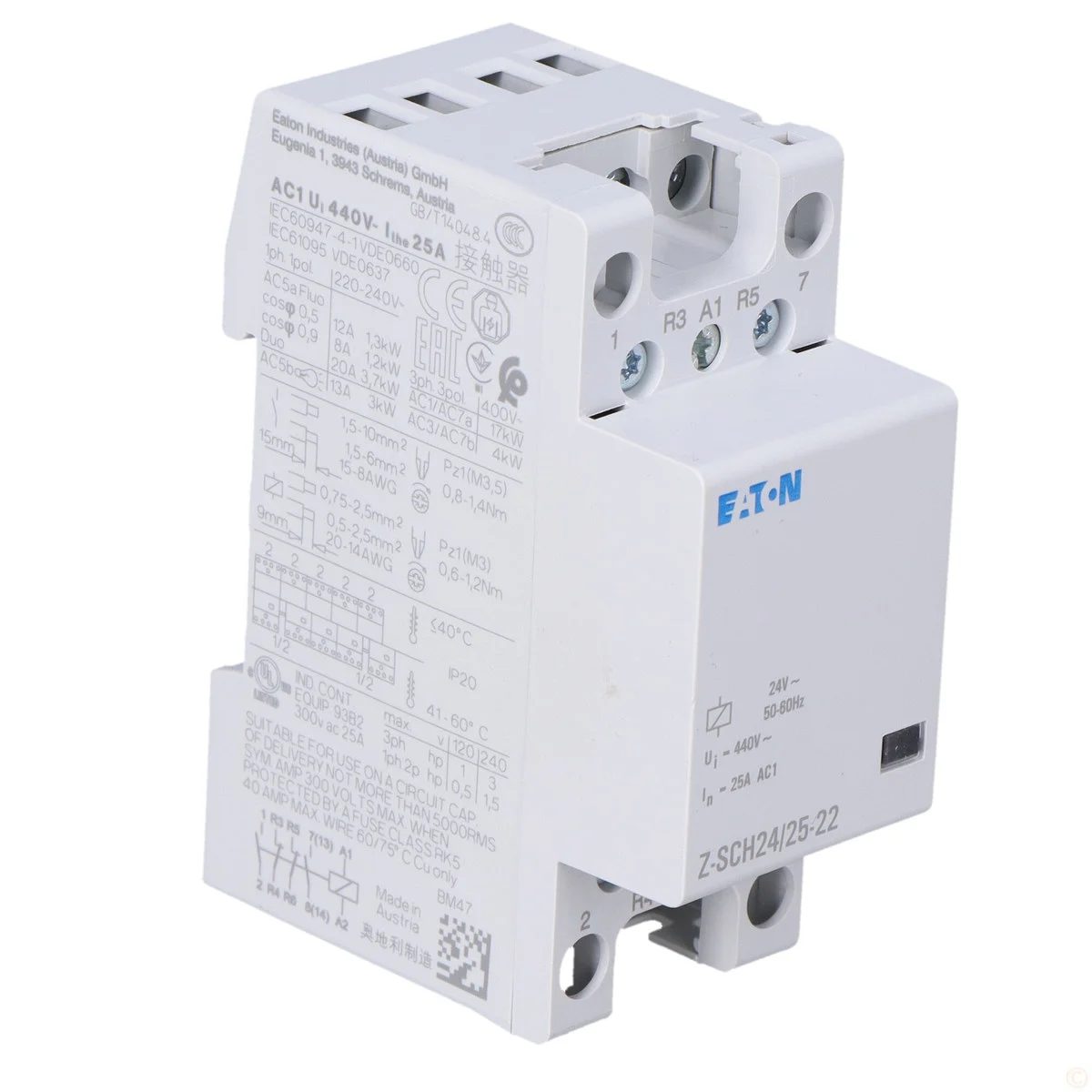

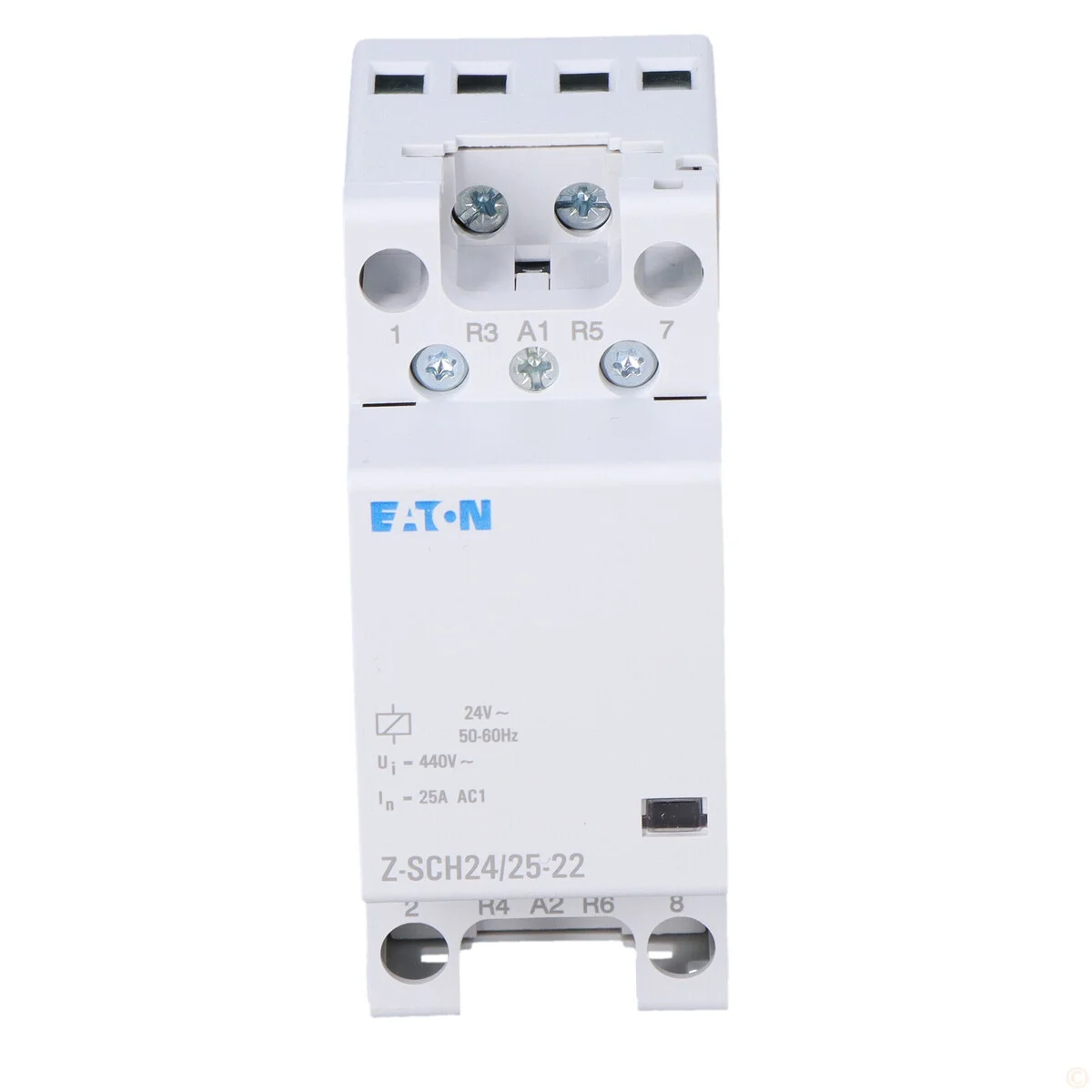

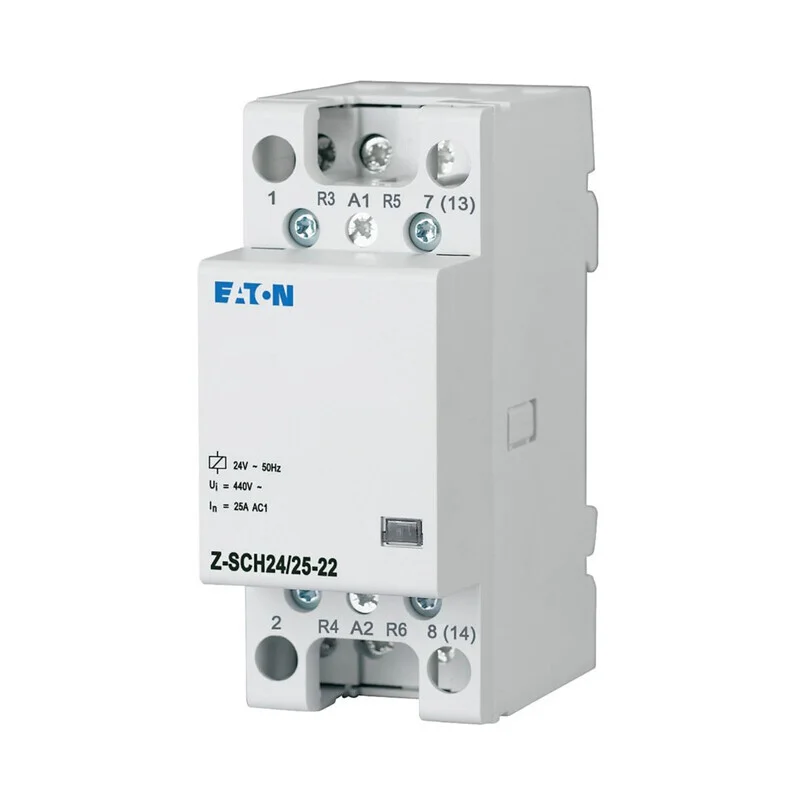

Stycznik instalacyjny Z-SCH24/25-22

Stycznik instalacyjny – niezawolne zabezpieczenie obwodów

Stycznik Z-SCH24/25-22 to modułowy stycznik przeznaczony do niezawodnego załączania i wyłączania obwodów elektrycznych. Zaprojektowany przez renomowaną firmę Eaton, łączy w sobie kompaktowe wymiary z wysoką wydajnością, co czyni go idealnym rozwiązaniem zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych. Urządzenie jest szczególnie przydatne w instalacjach budynkowych, gdzie wymagana jest efektywna ochrona przed przeciążeniem i zwarciem.

Budowa i zastosowanie

Ten 2-modułowy stycznik (szerokość 36mm) pracuje przy napięciu znamionowym 440V AC i prądzie znamionowym 25A. Zasilany napięciem sterującym 20.4-26.4V AC, doskonale sprawdzi się w systemach sterowania oświetleniem, ogrzewaniem czy wentylacją. Posiada dwa styki zwierne i dwa rozwierne, co zapewnia elastyczność w konfiguracji obwodów. Głębokość wbudowania wynosząca 60mm pozwala na łatwy montaż w rozdzielnicach elektrycznych. Stycznik ten jest zgodny z kategorią użytkowania AC-1, co oznacza, że jest przeznaczony do załączania obciążeń rezystancyjnych, takich jak grzejniki czy żarówki.

Kluczowe cechy i korzyści

• Wskaźnik stanu styków: Umożliwia szybką wizualną kontrolę stanu urządzenia bezpośrednio na obudowie – ułatwia diagnostykę i przyspiesza lokalizację ewentualnych problemów.
• Duże zaciski: Zapewniają wygodne i bezpieczne podłączenie przewodów o przekroju do 25mm2, co ułatwia instalację i minimalizuje ryzyko błędów.
• Wytłumione odgłosy pracy: Zmniejszają hałas generowany podczas przełączania styków, co poprawia komfort użytkowania.
• Duża siła docisku styków: Gwarantuje stabilne połączenie elektryczne i minimalizuje ryzyko powstania łuku elektrycznego, zwiększając bezpieczeństwo instalacji.
• Wykonanie z materiałów trudnopalnych: Zapewnia dodatkowe bezpieczeństwo pożarowe oraz odporność na uszkodzenia mechaniczne. Dodatkowo wykorzystane tworzywa sztuczne są wolne od chloru i halogenów, co jest istotne z punktu widzenia ochrony środowiska.
• Zgodność z normami: Spełnia wymagania norm bezpieczeństwa IP40, co oznacza ochronę przed wnikaniem ciał stałych większych niż 1mm – idealne do środowisk przemysłowych i domowych.
• Wysoka zdolność łączeniowa: Maksymalna zdolność łączeniowa dla żarówek wynosi aż 3000W, a dla świetlówek (z kompensacją DUO) – 2552VA, co pozwala na obsługę szerokiej gamy obciążeń oświetleniowych.

Stycznik Z-SCH24/25-22 to solidny i niezawodny element instalacji elektrycznej, który zapewni bezpieczne i efektywne działanie obwodów przez długi czas. Jego kompaktowe wymiary oraz łatwość montażu sprawiają, że jest to idealny wybór zarówno dla profesjonalistów, jak i wymagających użytkowników domowych.
