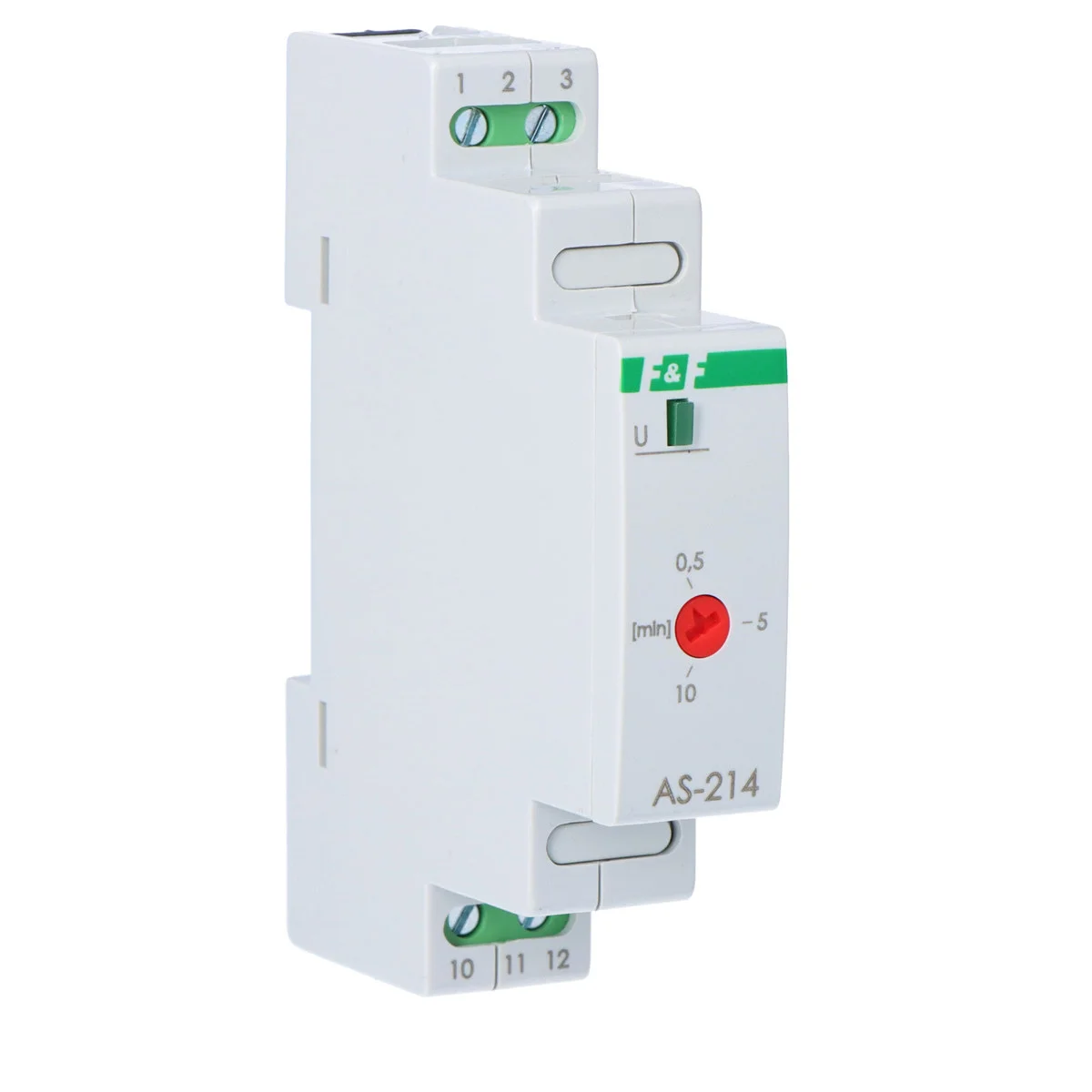

Automat schodowy AS-214 Un=24V, I=16A, 1 moduł

Automat schodowy – niezawodne oświetlenie z opóźnieniem

Ten kompaktowy automat schodowy, montowany na szynie DIN, przeznaczony jest do sterowania oświetleniem w miejscach takich jak korytarze, klatki schodowe czy pomieszczenia pomocnicze. Jego zadaniem jest utrzymywanie światła włączonego przez określony czas po naciśnięciu wyłącznika chwilowego (dzwonkowego), a następnie automatyczne wyłączenie. To rozwiązanie zapewnia komfort i bezpieczeństwo, a także pozwala na oszczędność energii.

Funkcjonalność i zastosowanie

Automat AS-214 to idealny wybór zarówno dla instalatorów, jak i użytkowników końcowych. Urządzenie podtrzymuje oświetlenie przez czas ustawiony za pomocą wbudowanego pokrętła – zakres regulacji wynosi od 0,5 do 10 minut. Po upływie tego czasu oświetlenie wyłączy się automatycznie, umożliwiając ponowne włączenie po ponownym naciśnięciu wyłącznika. Dzięki temu rozwiązaniu nie trzeba pamiętać o ręcznym gaszeniu światła, co przekłada się na wygodę użytkowania i redukcję kosztów energii.

Cechy konstrukcyjne i parametry pracy

Automat został zaprojektowany do montażu na standardowej szynie DIN 35 mm i zajmuje jedynie 1 moduł (18 mm szerokości). Zasilanie odbywa się napięciem 24V AC/DC, a maksymalny prąd obciążenia wynosi 16A. Wykorzystuje przekaźnik jako element wykonawczy i posiada jeden styk NO (normalnie otwarty). Urządzenie charakteryzuje się szybkim czasem reakcji – opóźnienie zadziałania jest mniejsze niż 1 sekunda. Zastosowane zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm2. Ważne jest, aby pamiętać o zakresie temperatur pracy urządzenia: od -25°C do +50°C oraz stopniu ochrony IP20.

Ważne uwagi dotyczące instalacji i użytkowania

• Napięcie zasilania: Automat AS-214 jest przeznaczony do pracy z napięciem 24V AC/DC.
• Wyłączniki podświetlane: Uwaga! Automat AS-214 nie współpracuje z wyłącznikami podświetlanymi ze względu na ryzyko uszkodzenia urządzenia.
• Przeciwblokada: Urządzenie nie posiada funkcji przeciwblokady – zablokowanie przycisku spowoduje stałe włączenie oświetlenia.
• Maksymalny prąd obciążenia: Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom. W przypadku dużych prądów udarowych zaleca się stosowanie zewnętrznego stycznika.
