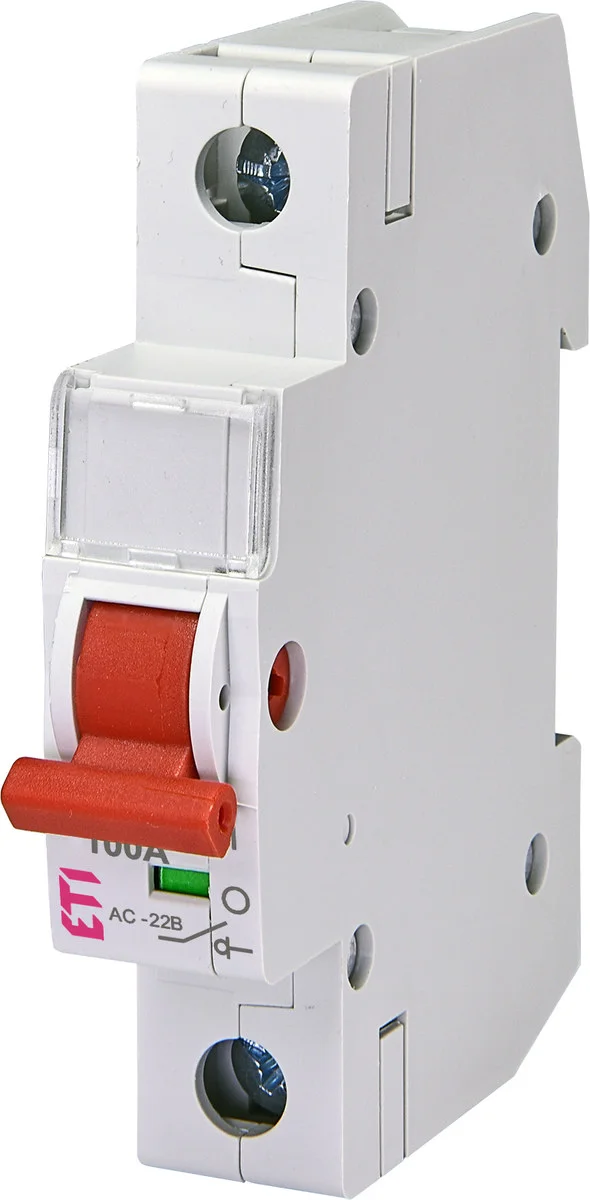

Rozłącznik izolacyjny 100A SV 1100

Rozłącznik izolacyjny SV 1100 to niezawodne urządzenie, przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Znajduje zastosowanie zarówno w instalacjach mieszkaniowych, jak i przemysłowych, gdzie potrzebny jest pewny punkt odcięcia zasilania. Jest to kluczowy element w zapewnieniu bezpieczeństwa podczas konserwacji, napraw czy modernizacji instalacji elektrycznej.

Funkcje i zastosowanie

Ten jednobiegunowy rozłącznik izolacyjny o prądzie znamionowym 100A doskonale sprawdzi się jako łącznik główny w rozdzielnicach lub jako indywidualny wyłącznik w bardziej rozbudowanych instalacjach. Jego konstrukcja pozwala na plombowanie w pozycji ON i OFF, co dodatkowo zabezpiecza przed przypadkowym włączeniem lub wyłączeniem. Dzięki temu, instalator może mieć pewność, że urządzenie pozostanie w ustawionej pozycji, a użytkownik końcowy – że obwód jest bezpiecznie odizolowany.

Rozłącznik SV 1100 spełnia wymagania norm PN-IEC 60947-3 oraz PN-EN 60947-3, co gwarantuje jego zgodność z obowiązującymi standardami bezpieczeństwa. Znamionowy warunkowy prąd zwarciowy na poziomie 4kA zapewnia skuteczną ochronę przed skutkami zwarć. Stopień ochrony IP20 chroni przed dotknięciem przypadkowym.

Budowa i montaż

Urządzenie charakteryzuje się solidną konstrukcją mocowaną na stałe. Posiada zaciski ramowe ułatwiające podłączenie przewodów o przekroju od 2,5 mm2 do 50 mm2. Montaż odbywa się na szynie TH35, co zapewnia szybki i łatwy montaż w rozdzielnicy. Dźwignia sterująca w kolorze czerwonym ułatwia identyfikację stanu urządzenia (włączone/wyłączone). Dodatkowo, rozłącznik posiada wskaźnik położenia styków dla jeszcze większej pewności. Możliwość podłączenia przewodów zarówno od góry jak i od dołu zwiększa elastyczność instalacji.
