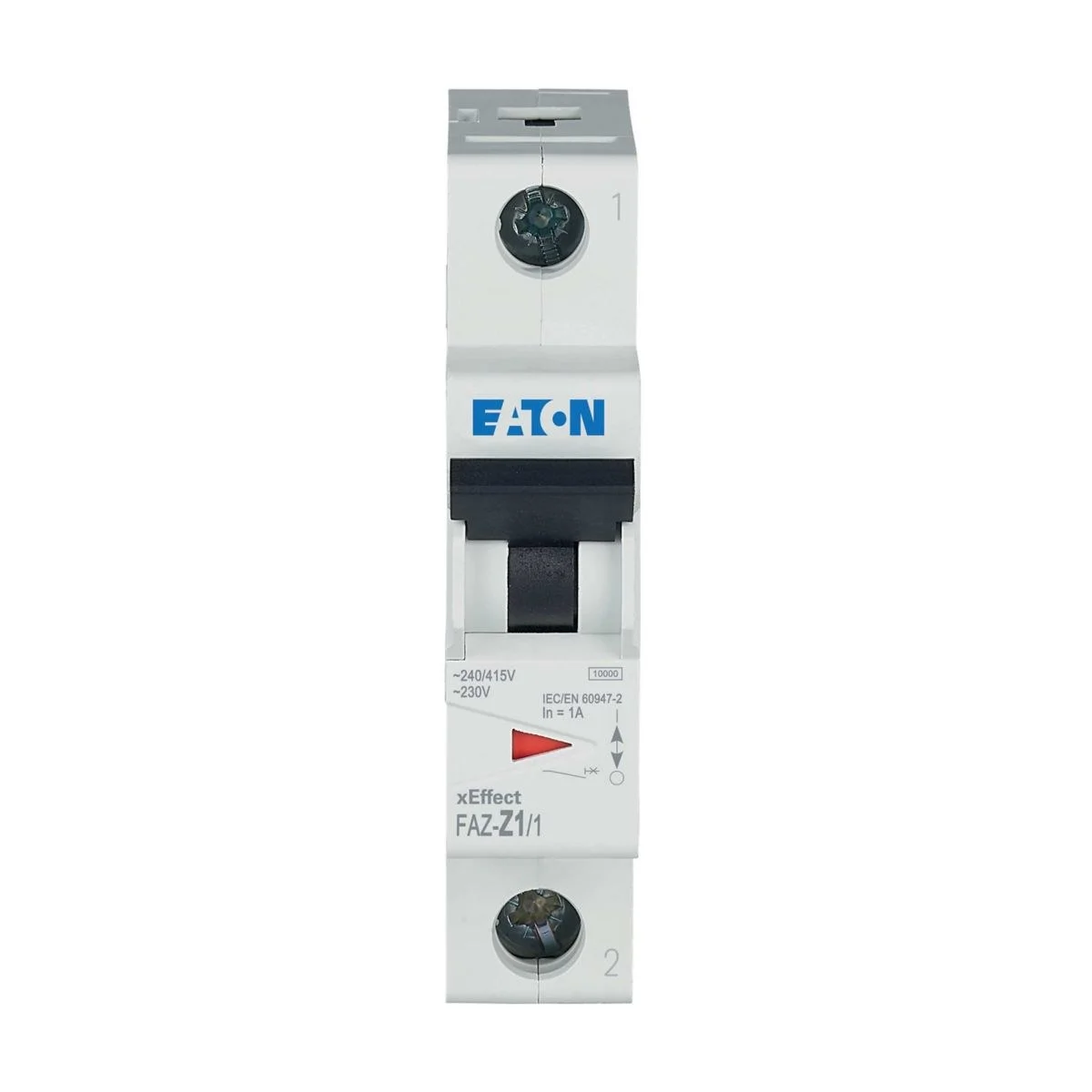

Wyłącznik nadprądowy serii 10kA 1-biegunowy FAZ-Z1/1

Wyłączniki nadprądowe serii FAZ – niezawodna ochrona instalacji

Wyłącznik nadprądowy FAZ-Z1/1 to kompaktowe i wydajne urządzenie przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Jego konstrukcja, oparta na sprawdzonej technologii firmy Eaton, gwarantuje niezawodne działanie i długą żywotność. To idealne rozwiązanie zarówno dla instalacji domowych, jak i obiektów komercyjnych, gdzie wymagana jest wysoka skuteczność i bezpieczeństwo.

Charakterystyka i zastosowanie

Wyłącznik ten charakteryzuje się prądem znamionowym 1A oraz charakterystyką wyzwalania Z, co oznacza, że reaguje z opóźnieniem na krótkotrwałe skoki prądu. Dzięki temu doskonale sprawdza się w obwodach z odbiornikami generującymi prądy udarowe podczas uruchamiania, np. silnikami czy transformatorami. Znamionowa zdolność wyłączania zwarciowego na poziomie 10kA (przy 230V i 400V) zapewnia skuteczną ochronę przed skutkami poważnych awarii. Urządzenie jest przeznaczone do pracy w sieciach AC o napięciu 230V i częstotliwości 50-60Hz.

Budowa i montaż

Wyłącznik FAZ-Z1/1 zajmuje jeden moduł szerokości, co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Montaż odbywa się na szynie TH35 (standardowej szynie montażowej). Przekrój przewodów przyłączanych może wynosić od 1 do 25 mm2, zarówno jednodrutowych, jak i wielożyłowych, co daje dużą elastyczność podczas instalacji. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem przypadkowym, ale nie chroni przed wpływem wilgoci – urządzenie przeznaczone jest do stosowania w suchych pomieszczeniach. Straty mocy wynoszą 3.6W. Dodatkowo wyłącznik posiada klasę ograniczenia energii 3 oraz kategorię przepięcia III, co potwierdza jego wysoką odporność na zakłócenia.
