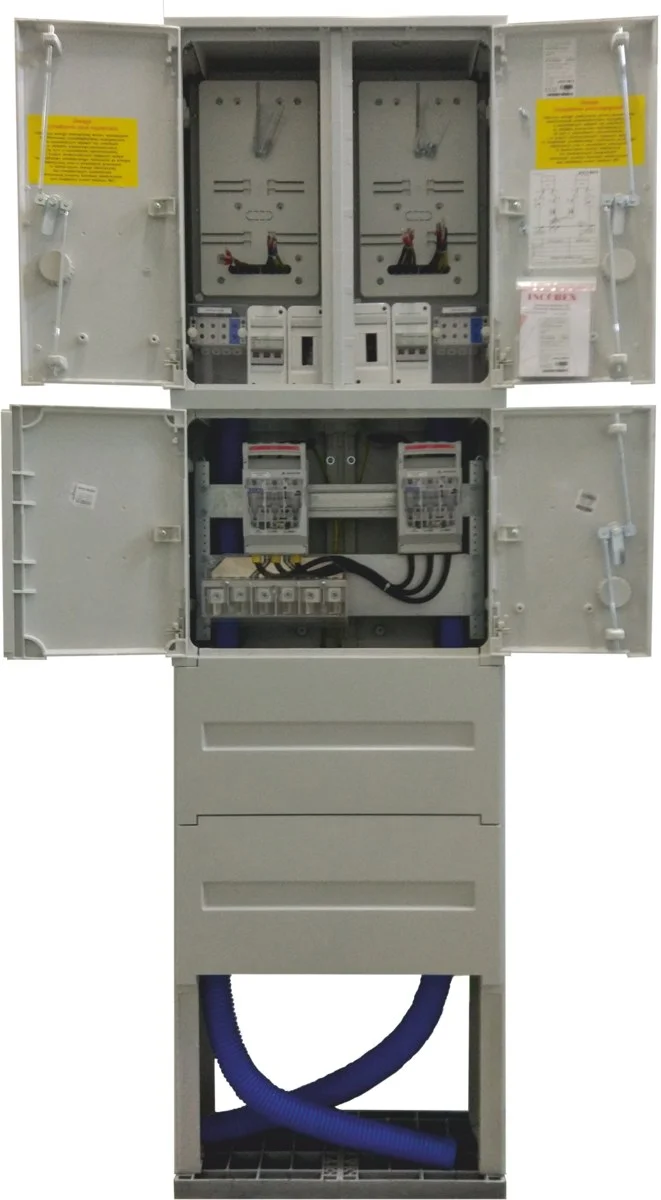

Złącze kablowo-pomiarowe ZK-2x-2P

Złącze kablowo-pomiarowe – niezawodne połączenie i pomiar energii

Złącze kablowo-pomiarowe ZK-2x-2P to solidne rozwiązanie przeznaczone do przyłączenia dwóch instalacji (dwóch liczników) w systemach dystrybucji energii. Konstrukcja złącza umożliwia zasilanie zarówno poprzez wcięcie magistralnej linii kablowej, jak i za pomocą pojedynczej linii, z wykorzystaniem mufy rozgałęźnej. To wszechstronne urządzenie znajdzie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w modernizowanych instalacjach.

Funkcjonalność i bezpieczeństwo w jednym

Złącze zostało zaprojektowane z myślą o łatwości montażu i bezpieczeństwie użytkowania. Wyposażone jest w dwa rozłączniki bezpiecznikowe skrzynkowe, przystosowane do przewodów o przekroju do 70 mm2, a jeden z nich posiada adapter pozwalający na bezkońcowe podłączenie dwóch kabli o przekroju do 150 mm2. Połączenie między rozłącznikami wykonane jest solidnym przewodem 25mm2, co zapewnia stabilność i minimalizuje ryzyko strat energii. Szyna PEN wykonana z cynowanego płaskownika miedzianego (40×5 mm) gwarantuje prawidłowe uziemienie, a otwór na śrubę M12 ułatwia podłączenie taśmy uziemiającej. Całość zamknięta jest w obudowie o grubości ścianki co najmniej 3,5 mm, charakteryzującej się wysoką odpornością na uszkodzenia mechaniczne i wysoką klasą palności V0 – co przekłada się na zwiększone bezpieczeństwo pożarowe.

Komfort instalacji i pomiaru

W przedziale pomiarowym znajduje się obudowa do zabudowy zabezpieczenia przedlicznikowego (ogranicznika mocy), rozłącznik izolacyjny 63-100A oraz listwa zaciskowa przyłączeniowa 4x35mm2 z imbusowymi śrubami zaciskowymi. Tablica licznikowa TL-3f zapewnia wygodny montaż i odczyt liczników. Przewody o przekroju 10mm2 gwarantują odpowiednią przepustowość prądową dla potrzeb pomiarowych. Złącze charakteryzuje się wymiarami 1850 mm wysokości, 530 mm szerokości i 250 mm głębokości, co pozwala na dopasowanie go do różnych warunków instalacyjnych. Stopień ochrony IP44 zapewnia odporność na wnikanie ciał stałych oraz zachlapania wodą, umożliwiając montaż zarówno wewnątrz budynków, jak i w osłoniętych miejscach na zewnątrz.
