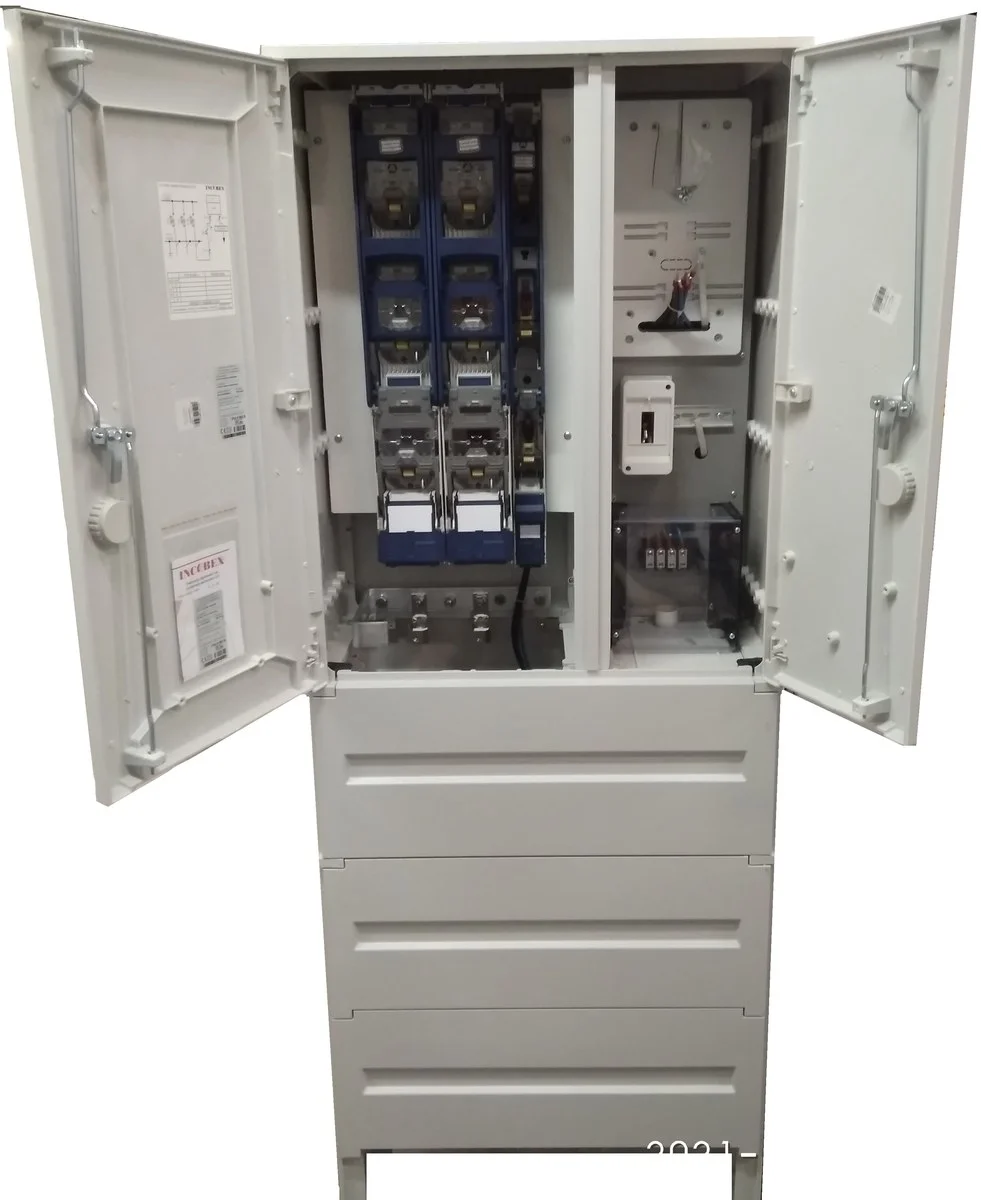

Złącze kablowo-pomiarowe ZK-3/RBL 2X400A+1X160A/1P/KK/F

Złącze kablowo-pomiarowe – solidne rozwiązanie dla przyłączeń instalacji

To wolnostojące złącze kablowo-pomiarowe, zaprojektowane zgodnie ze Standardem PGE, idealnie sprawdzi się przy przyłączaniu jednej instalacji. Jego konstrukcja zapewnia bezpieczne i niezawodne połączenie, a przemyślane wyposażenie ułatwia montaż i późniejszą eksploatację. Złącze jest szczególnie przydatne w sytuacjach, gdzie wymagana jest precyzyjna kontrola i pomiar zużycia energii.

Wyposażenie i funkcjonalność

W przedziale kablowym znajdziemy szyny zbiorcze oraz dwa rozłączniki bezpiecznikowe listwowe o prądzie znamionowym 400A każdy, a także jeden rozłącznik 160A. Dodatkowo, obecność szyny PEN zapewnia prawidłowe uziemienie. Przedział pomiarowy został przygotowany do montażu zabezpieczenia przedlicznikowego oraz wyposażony w tablicę licznikową TL-3f i listwę odejściową 4x35mm2. Przewody o przekroju 10mm2 gwarantują odpowiednią przewodność i bezpieczeństwo. Całość konstrukcji została zaprojektowana z myślą o łatwym dostępie do poszczególnych elementów podczas konserwacji i ewentualnych napraw.

Bezpieczeństwo i trwałość

Obudowa złącza charakteryzuje się grubością ścianki minimum 3,5 mm oraz klasą palności V0, co zapewnia wysoką odporność na uszkodzenia mechaniczne i ogień. Stopień ochrony IP44 gwarantuje ochronę przed wnikaniem ciał stałych większych niż 1 mm oraz bryzgami wody z dowolnego kierunku. Wymiary złącza wynoszą 665 mm szerokości, 1940 mm wysokości i 320 mm głębokości – warto uwzględnić je podczas planowania instalacji. Solidna konstrukcja i użyte materiały zapewniają długotrwałe i bezawaryjne działanie urządzenia w różnych warunkach środowiskowych.
