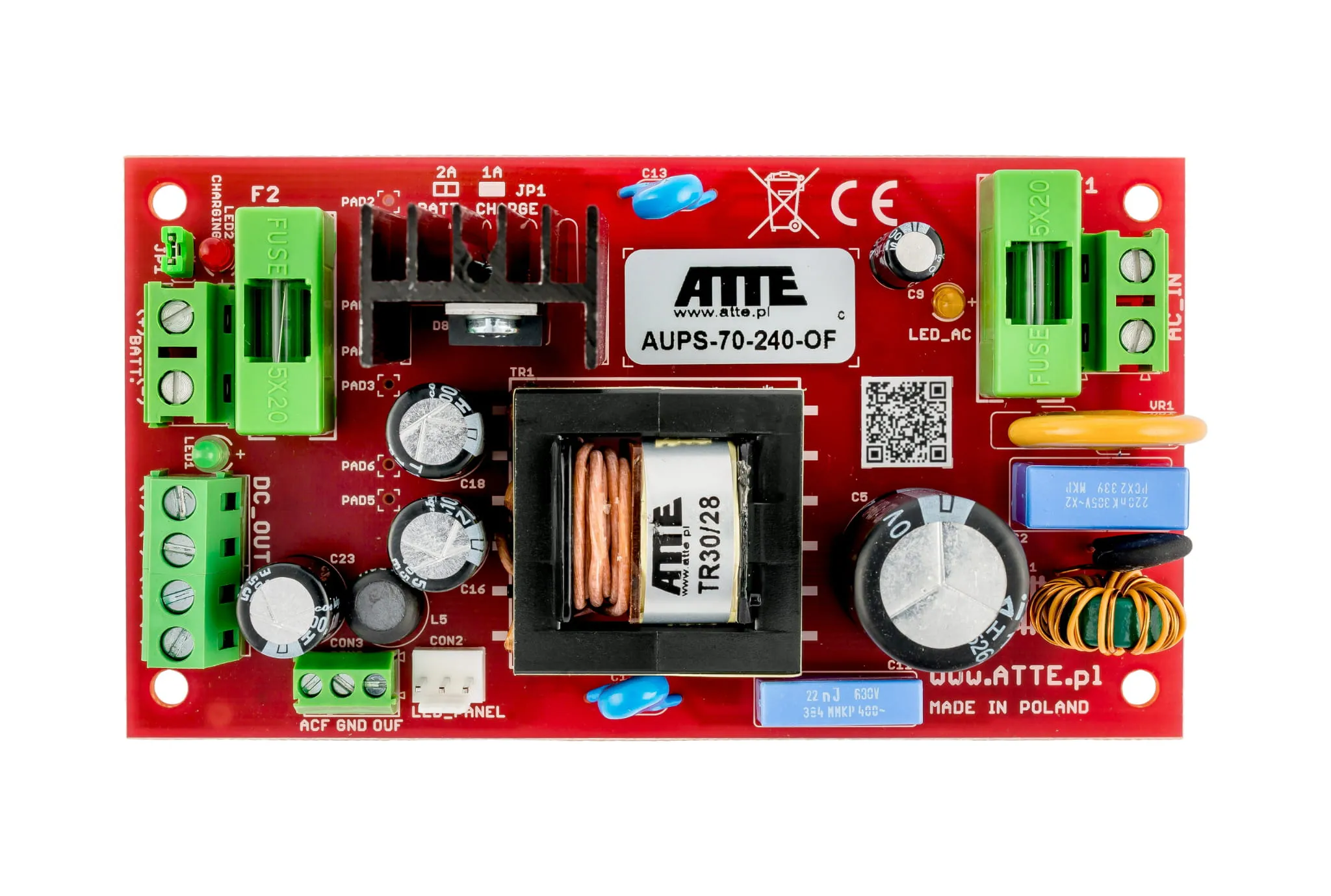

Zasilacz buforowy SMPS 24V 3A 72W ATTE AUPS-70-240-OF
Dostępność na telefon. Prosimy o kontakt
Zasilacz buforowy SMPS 24V 3A 72W ATTE AUPS-70-240-OF
Zasilacz buforowy SMPS, Vin 230VAC, Vout 24VDC, Iout 3A, Pout 72W, moduł do zabudowy, typu AUPS-70-240-OF
Przeznaczenie
Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.
NAJWAŻNIEJSZE CECHY:
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- centralne buforowanie zasilania
- długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm
Specyfikacja techniczna
| Akumulator | 2 x akumulator żelowy lub AGM 12V / 7...18Ah (jednakowe akumulatory połączone szeregowo) |
| Napięcie wyjściowe | 24 VDC +/-15% |
| Prąd wyjściowy | 3A |
| Moc zasilacza | 72 W |
| Sprawność | 90% @70 W |
| Napięcie wejściowe | 190 ... 260 VAC, 50Hz |
| Prąd ładowania akumulatora | 1 A lub 2 A (wybierane zworą JP1) |
| Zabezpieczenie wejścia zasilacza | Bezpiecznik topikowy zwłoczny 3,15A |
| Zabezpieczenie wyjścia zasilacza | Zasilanie sieciowe: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 5A (wymagany restart zasilacza)Praca z akumulatora:Bezpiecznik topikowy 3,15A |
| Zabezpieczenie obwodu akumulatora | Przed odwrotnym podłączeniem oraz przeciążeniem:Bezpiecznik topikowy 3,15APrzed głębokim rozładowaniem:Odłączenie akumulatorów dla napięcia poniżej 20,4V z auto powrotem |
| Sygnalizacja | LED1 (żółta) - obecność napięcia sieciLED2 (zielona) - obecność napięcia wyjściowegoLED3 (czerwona) - ładowanie akumulatora |
| Wyjścia techniczne | OUF – brak napięcia +DC_OUTACF – brak napięcia ACWyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście) |
| Uruchomienie przy braku zasilania AC | Samoczynne uruchomienie zasilacza po podłączeniu akumulatora |
| Konstrukcja obudowy | Brak - moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -10 ... +40°C |
| Wymiary | 65 x 118 x 45 mm |
| Waga | 0,14 kg |
Informacje dodatkowe
| Waga | 0,14 kg |
|---|---|
| Wymiary | 5,5 × 12,5 × 8,5 cm |
