Zestaw podłączenia zasobnika c.w.u

Zestaw do podłączenia zasobnika ciepłej wody użytkowej – klucz do efektywnego systemu

Ten zestaw dedykowany jest do podłączenia zasobnika ciepłej wody użytkowej (c.w.u.) w instalacjach wewnętrznych, a w szczególności w systemach współpracujących z pompami ciepła jednobiegowymi. Umożliwia on integrację zasobnika z pompą ciepła, zapewniając optymalne działanie całego systemu grzewczego i przygotowania c.w.u. Zestaw zawiera wszystkie niezbędne elementy do poprawnego i bezpiecznego połączenia, minimalizując czas montażu i ryzyko błędów.

Komponenty i funkcjonalność

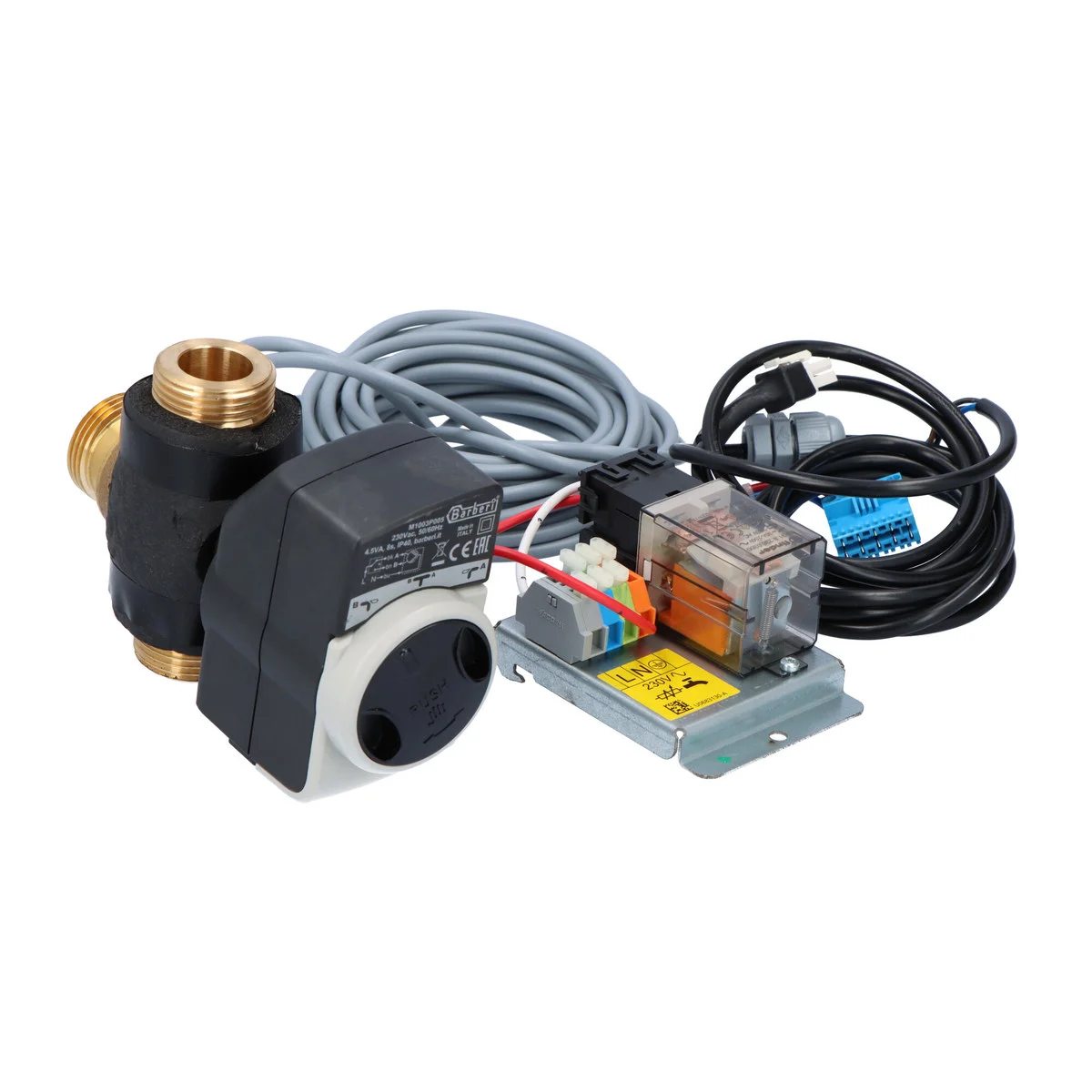

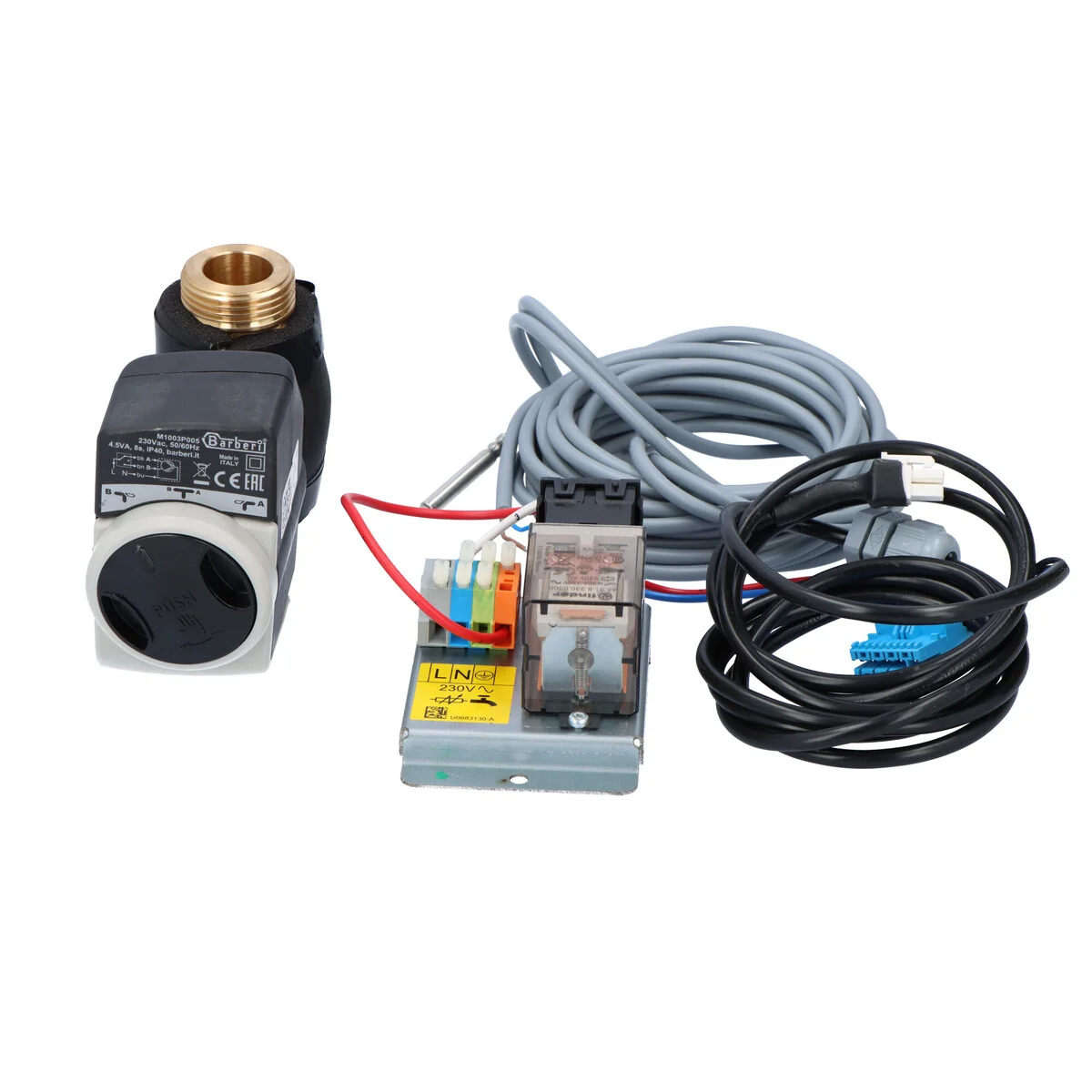

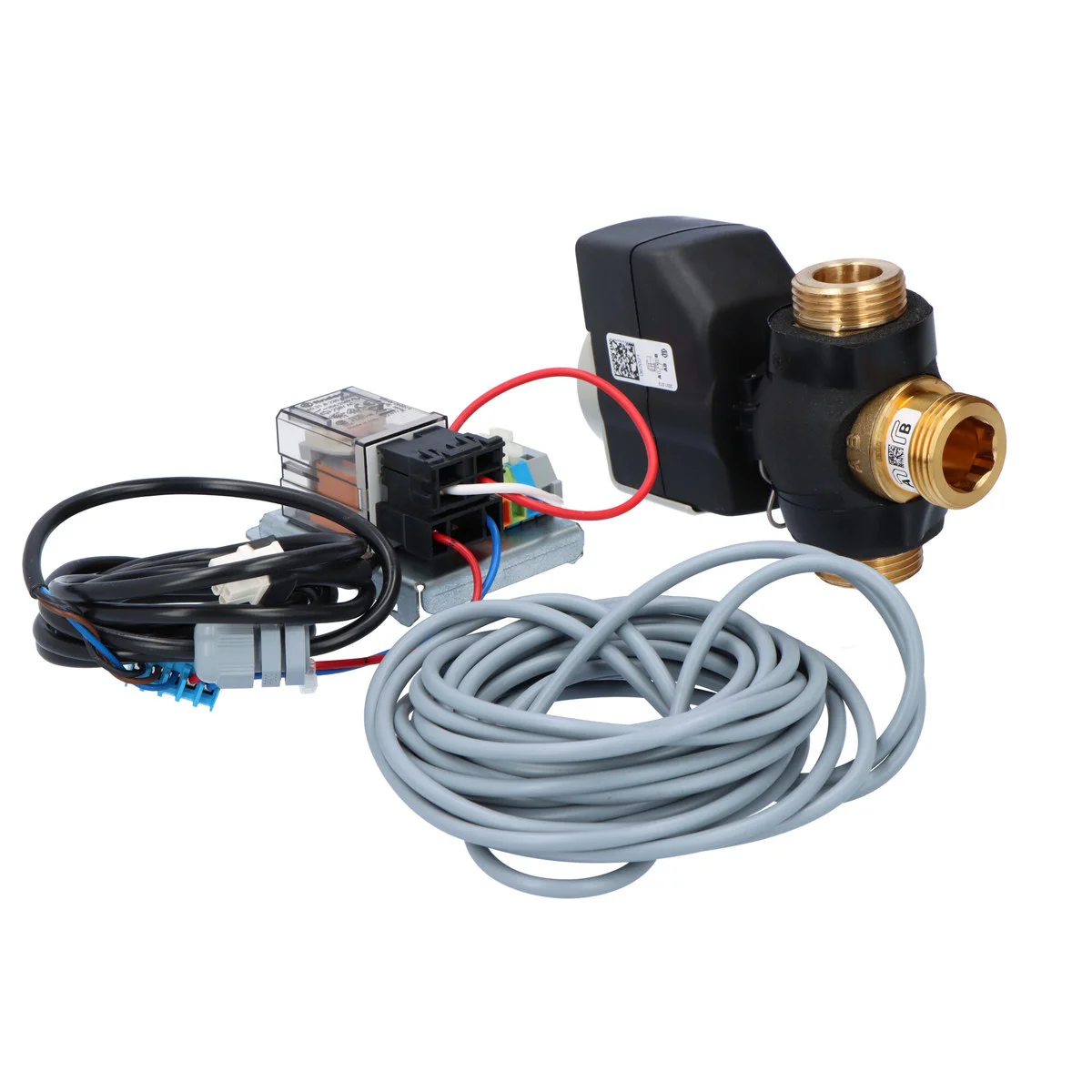

W skład zestawu wchodzi zawór 3-drogowy wyposażony w siłownik, sonda temperatury oraz konektory przyłączeniowe. Zawór 3-drogowy odpowiada za precyzyjne sterowanie przepływem ciepłej wody, kierując ją do zasobnika c.w.u. lub obiegu grzewczego w zależności od zapotrzebowania. Sonda temperatury monitoruje temperaturę w zasobniku, przekazując informacje do pompy ciepła, co pozwala na efektywne zarządzanie procesem ogrzewania wody. Konektory przyłączeniowe zapewniają łatwe i szczelne połączenie z istniejącą instalacją hydrauliczną i elektryczną.

Montaż i zastosowanie – dla profesjonalisty i użytkownika

Zestaw został zaprojektowany z myślą o łatwości montażu przez wykwalifikowanego instalatora, ale jego konstrukcja pozwala również na zrozumienie zasad działania przez użytkownika końcowego. Instrukcja montażu (dostępna w dokumentacji technicznej) szczegółowo opisuje proces instalacji, zwracając uwagę na prawidłowe umiejscowienie zaworu 3-drogowego oraz czujnika temperatury w zasobniku c.w.u.. Ważne jest, aby czujnik został umieszczony w miejscu oryginalnego czujnika termostatu grzałki elektrycznej – po zdjęciu termostatu i odizolowaniu jego czujnika. Zestaw wymaga podłączenia elektrycznego przewodami ekranowanymi (typu kabla telefonicznego) do karty regulacji pompy ciepła oraz listwy zaciskowej zestawu c.w.u.. Pamiętaj o konieczności ustawienia przełącznika lato/zima w zasobniku c.w.u., jeśli taki występuje, na pozycję „lato”, aby umożliwić działanie grzałki elektrycznej – która jest niezbędna do osiągnięcia zadanej temperatury powyżej 45°C oraz przegrzewu przeciwbakteryjnego!

Wymiary:

• Głębokość: 337.3 mm
• Wysokość: 128.3 mm
• Szerokość: 171 mm
