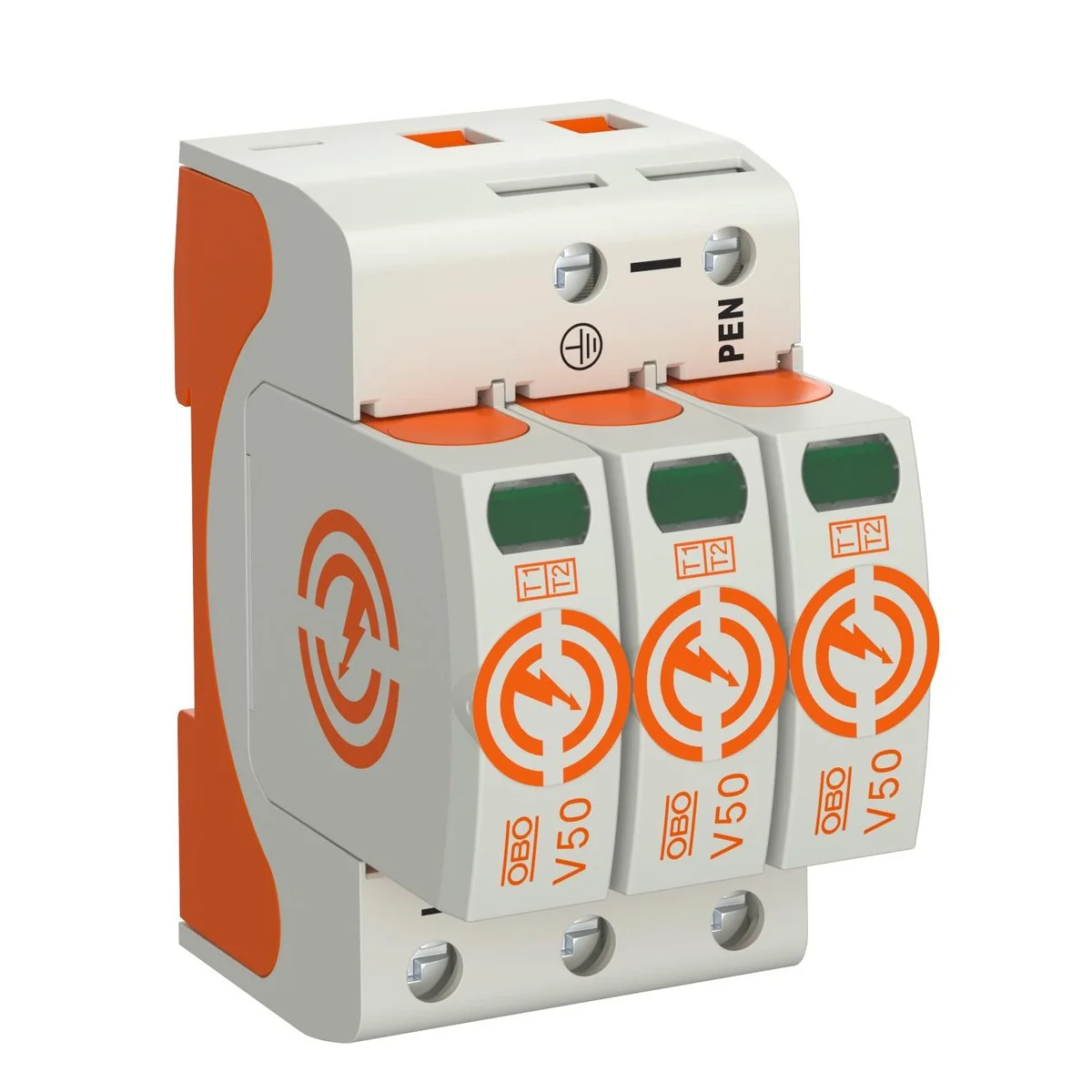

Ogranicznik przepięć, 3p Typ 1+2 (kl. B+C) typ V50-3-280

Ochrona instalacji elektrycznej z ogranicznikami przepięć OBO BETTERMANN

Ten trójbiegunowy ogranicznik przepięć typu 1+2 to kluczowy element zapewniający bezpieczeństwo i niezawodność instalacji elektrycznej. Został zaprojektowany do ochrony przed skutkami przepięć atmosferowych i łączeniowych, które mogą uszkodzić wrażliwe urządzenia elektroniczne. Ogranicznik ten znajduje zastosowanie zarówno w budynkach mieszkalnych, jak i przemysłowych, gdzie ochrona przed przepięciami jest szczególnie ważna.

Ogranicznik V50-3-280 skutecznie chroni przed skutkami udarów prądowych o wartości do 12,5 kA (10/350 µs) na biegun, a w sumie do 37,5 kA. Dzięki klasie ochrony Typ 1+2, zapewnia kompleksową ochronę zarówno przed bezpośrednimi, jak i pośrednimi uderzeniami pioruna. Montaż na szynie DIN TH-35 mm sprawia, że integracja z istniejącą instalacją jest prosta i szybka.

Funkcjonalność i zastosowanie

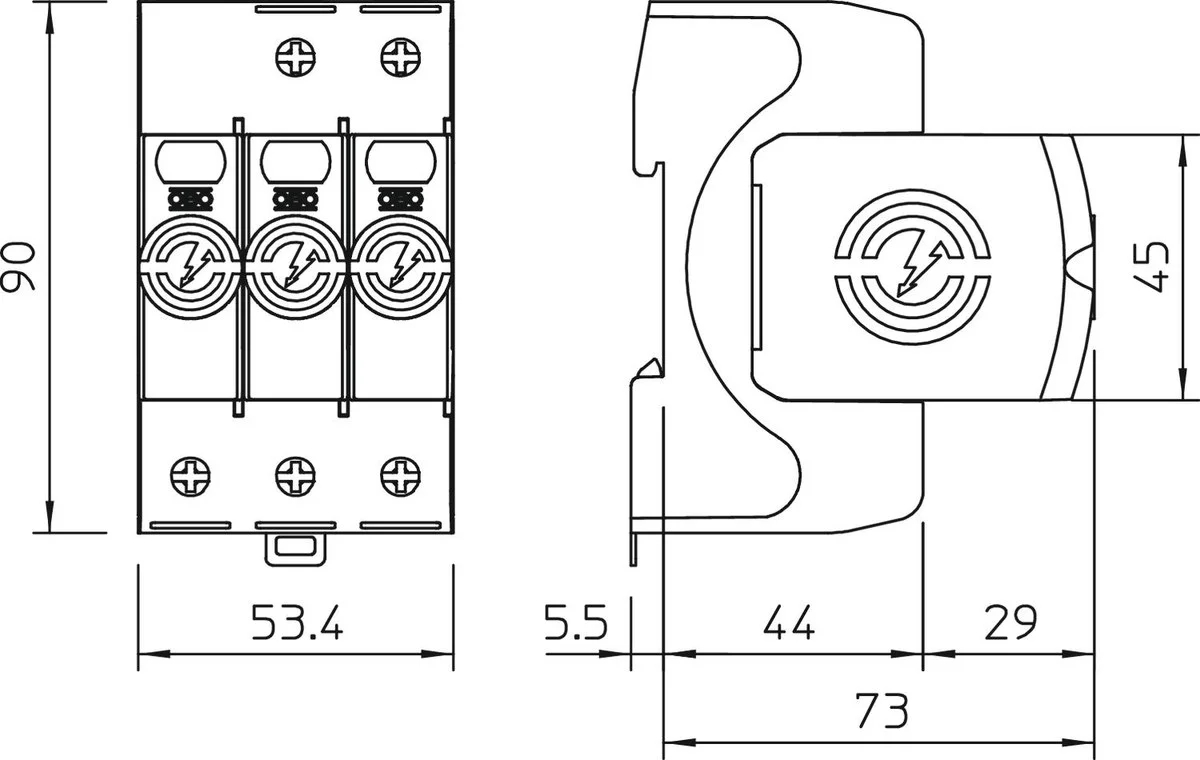

Ogranicznik ten jest przeznaczony do pracy w sieciach TN-C, TN-S oraz TN, co czyni go uniwersalnym rozwiązaniem dla różnych typów instalacji. Jego kompaktowa budowa (zaledwie 3 moduły) pozwala na oszczędność miejsca w rozdzielnicy. Optyczna sygnalizacja zadziałania ułatwia identyfikację uszkodzonego ogranicznika i szybką wymianę wkładki. Znamionowe napięcie AC 230V oraz DC 350V sprawia, że ograniczniki te są kompatybilne z większością standardowych instalacji elektrycznych.

Warto zwrócić uwagę na poziom ochrony L-N wynoszący 1.3 kV – to gwarancja skutecznej ochrony przed przepięciami o wysokiej energii. Maksymalny przekrój przewodów do 35 mm2 umożliwia podłączenie kabli o różnej grubości, dostosowując się do potrzeb konkretnej instalacji. Ogranicznik ten znajduje zastosowanie w wyrównywaniu potencjałów w ochronie odgromowej zgodnie z normą VDE 0185-305 (IEC 62305), szczególnie w budynkach z zewnętrzną instalacją odgromową poziomu (LPL) III i IV.

Cechy konstrukcyjne i dodatkowe informacje

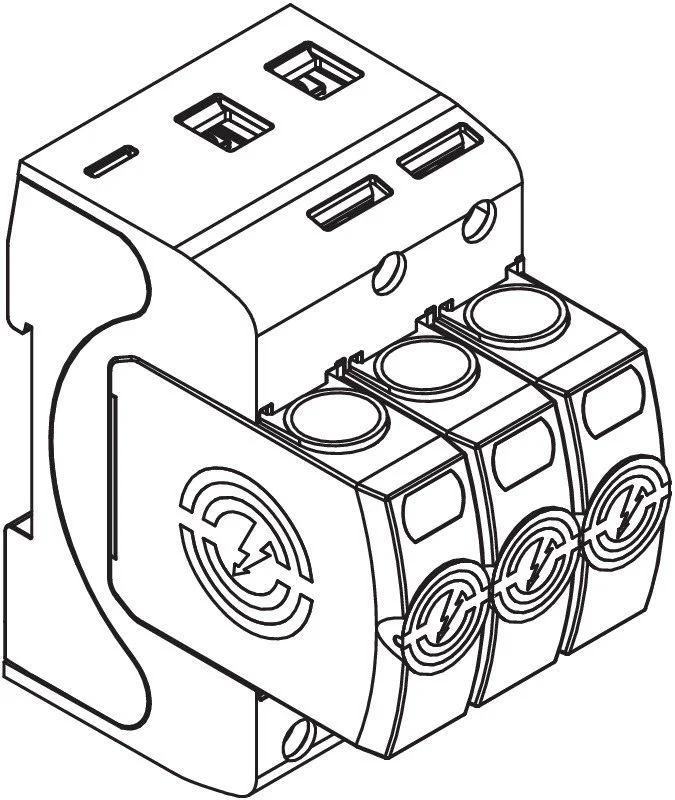

Konstrukcja ogranicznika opiera się na wymiennych wkładkach z dynamicznym urządzeniem odłączającym oraz optycznej sygnalizacji uszkodzenia – to ułatwia serwisowanie i wymianę elementów w przypadku awarii. Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0) zapewnia bezpieczeństwo użytkowania nawet w przypadku wystąpienia zwarcia lub przegrzania. Mechaniczne zabezpieczenie wkładek chroni przed przypadkowym wysunięciem się podczas transportu lub eksploatacji. Dodatkowo, kodowanie napięciowe zapobiega zamontowaniu niewłaściwej wkładki w podstawie ogranicznika.
