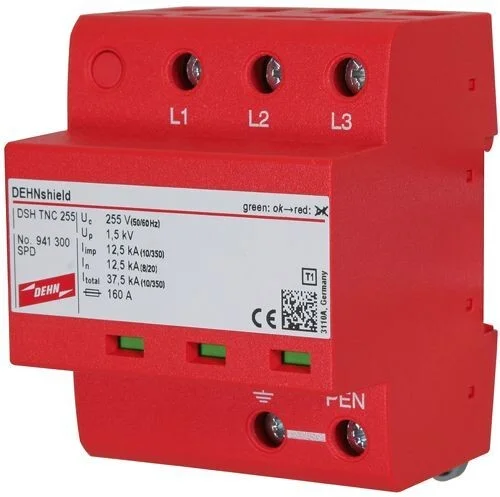

Ogranicznik przepięć DEHNshield TNC 255 „DSH TNC 255”

Ochrona przed przepięciami w sieci TN-C

Ogranicznik przepięć DEHNshield TNC 255 to kombinowane urządzenie, łączące w sobie funkcje ogranicznika typu 1 i typu 2, zaprojektowane do ochrony instalacji elektrycznych w sieciach TN-C. Zapewnia skuteczną ochronę przed skutkami wyładowań atmosferowych oraz przepięciami generowanymi przez urządzenia wewnątrz budynku. Jest to kluczowy element zapewniający bezpieczeństwo i ciągłość pracy instalacji.

Budowa i zastosowanie

Urządzenie przeznaczone jest do montażu na szynie DIN TH-35 mm i zajmuje 4 moduły. Konstrukcja oparta na technologii szczeliny iskrowej gwarantuje wysoką niezawodność i długą żywotność. Ogranicznik znajduje zastosowanie w budynkach mieszkalnych, komercyjnych oraz przemysłowych, gdzie wymagana jest ochrona przed przepięciami w sieciach TN-C. Dzięki kompaktowym rozmiarom, idealnie nadaje się do instalacji w rozdzielnicach o ograniczonej przestrzeni.

Kluczowe cechy i korzyści

• Wszechstronna ochrona: Kombinacja ogranicznika typu 1 i typu 2 zapewnia kompleksową ochronę przed różnymi rodzajami przepięć.
• Wysoka wydajność: Prąd udarowy 37.5 kA gwarantuje skuteczną ochronę nawet podczas silnych wyładowań atmosferycznych.
• Energokoordynacja: Zapewnia skoordynowaną ochronę z urządzeniami końcowymi, minimalizując ryzyko uszkodzeń.
• Sygnalizacja optyczna: Wskaźnik optyczny informuje o zadziałaniu ogranicznika, ułatwiając diagnostykę i konserwację.
• Bezpieczeństwo: Zdolność gaszenia prądu następczego na poziomie 25 kA zapewnia bezpieczeństwo instalacji i minimalizuje ryzyko pożaru.
• Uniwersalność: Przystosowany do pracy z przewodami o przekroju do 35 mm2, co pozwala na jego zastosowanie w różnych typach instalacji.
• Trwałość: Wykonany z wysokiej jakości materiałów, odpornych na warunki środowiskowe, co zapewnia długotrwałą i niezawodną pracę urządzenia.
• Zabezpieczenie przed uszkodzeniami: Maksymalny bezpiecznik dodatkowy 160 A gG chroni ogranicznik przed przeciążeniem.

Parametry techniczne (dla informacji):

• Napięcie znamionowe AC: 230 V
• Prąd udarowy (10/350 µs): 37.5 kA
• Energia właściwa (W/R): 352 kJ/Ohm
• Poziom ochrony: 1.5 kV
• Liczba biegunów: 3
• Sposób montażu: Szyna DIN TH-35 mm
• Stopień ochrony (IP): IP20

Ten ogranicznik przepięć to solidne rozwiązanie dla każdego, kto dba o bezpieczeństwo swojej instalacji elektrycznej i chce uniknąć kosztownych awarii spowodowanych przepięciami.
