Złącze kablowo-pomiarowe ZK-4/RBL 3x400A+1x160A/1P/KK/F

Złącze kablowo-pomiarowe – niezawodne rozwiązanie dla przyłączeń energetycznych

To złącze kablowo-pomiarowe typu ZK-4/RBL, przeznaczone do przyłączenia jednej instalacji. Jest to wolnostojące urządzenie, zaprojektowane z myślą o standardach PGE, zapewniające bezpieczne i efektywne połączenie kabli z układem pomiarowym. Konstrukcja złącza obejmuje szyny zbiorcze oraz rozłączniki bezpiecznikowe, co gwarantuje ochronę przed przeciążeniami i zwarciami.

Budowa i zastosowanie

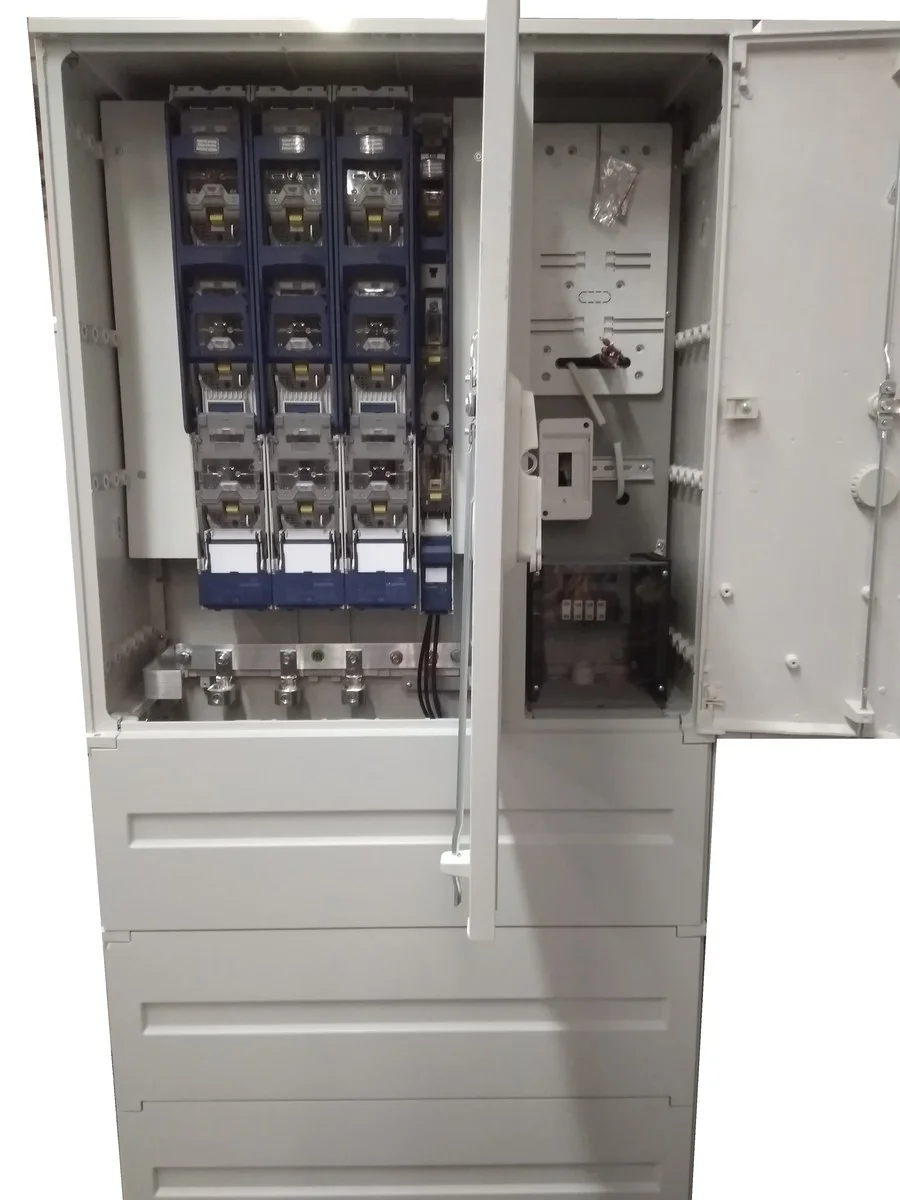

Złącze zostało wyposażone w trzy rozłączniki bezpiecznikowe o wartości 400A oraz jeden rozłącznik 160A, a także szynę PEN. W przedziale pomiarowym znajduje się miejsce na zabezpieczenie przedlicznikowe oraz tablica licznikowa TL-3f. Dodatkowo, w zestawie znajduje się listwa odejściowa 4x35mm2 oraz przewody o przekroju 10mm2, co ułatwia montaż i podłączenie. Obudowa złącza charakteryzuje się grubością ścianki ?3,5 mm i klasą palności V0, co zapewnia wysoką odporność na uszkodzenia mechaniczne i ogień.

Kluczowe cechy i korzyści

• Zgodność ze standardem PGE: Zapewnia kompatybilność z istniejącą infrastrukturą energetyczną.
• Wysoka odporność mechaniczna: Gruba obudowa (?3,5 mm) chroni elementy wewnętrzne przed uszkodzeniami.
• Bezpieczeństwo pożarowe: Klasa palności V0 minimalizuje ryzyko rozprzestrzeniania się ognia.
• Kompletne wyposażenie: Zawiera wszystkie niezbędne elementy do prawidłowego podłączenia instalacji – szyny zbiorcze, rozłączniki bezpiecznikowe, tablicę licznikową i listwę odejściową.
• Ochrona przed przeciążeniami: Rozłączniki bezpiecznikowe (400A i 160A) zabezpieczają obwód przed skutkami przeciążeń i zwarć.
• Przystosowanie do plombowania: Obudowa umożliwia zabezpieczenie przed nieautoryzowanym dostępem.
• Wymiary: Wysokość 1940 mm, szerokość 800 mm i głębokość 320 mm pozwalają na łatwe dopasowanie do przestrzeni montażowej.
• Stopień ochrony IP44: Zapewnia ochronę przed wnikaniem ciał stałych większych niż 1mm oraz bryzgami wody z dowolnego kierunku.

Złącze ZK-4/RBL to solidne i niezawodne rozwiązanie dla instalatorów oraz użytkowników końcowych poszukujących bezpiecznego i efektywnego sposobu na przyłączenie instalacji elektrycznej. Jego konstrukcja zapewnia długotrwałe użytkowanie i minimalizuje ryzyko awarii.
