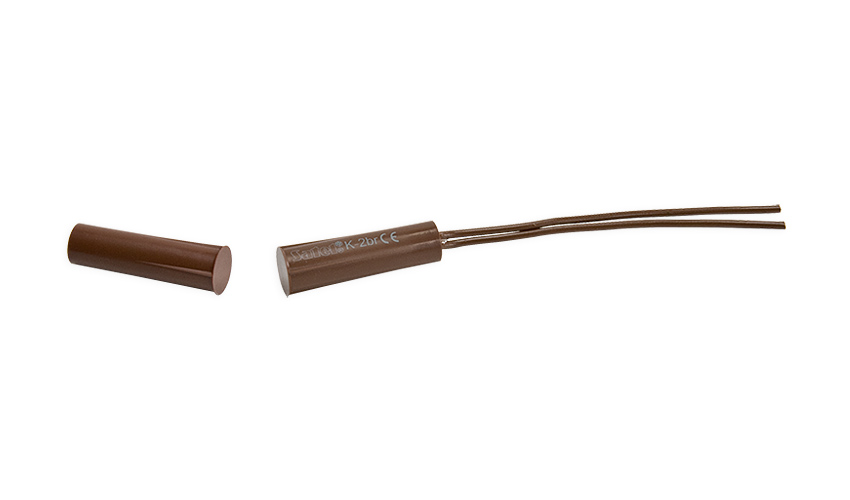

SATEL KONTAKTRON CZOŁOWY K-2-BR

OPIS PRZEDMIOTU

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego(kontaktronu) i magnesu. Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny. Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie – część zawierająca kontaktron ma wyprowadzone dwa przewody elektryczne. Poszczególne czujki różnią się między sobą kształtem obudowy i sposobem mocowania. K-1 przystosowana jest do montażu powierzchniowego, K-2 i K-3 do montażu wpuszczanego. Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

SPECYFIKACJA TECHNICZNA

• Maksymalne napięcie przełączalne kontaktronu: 20 V
• Maksymalny prąd przełączalny: 0,02 A
• Masa: 10 g
• Oporność przejściowa: 0,15 Ω
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
• Materiał stykowy: Ru (Ruten)
• Odległość zamknięcia styków kontaktronu: 28 mm
• Odległość otwarcia styków kontaktronu: 40 mm
